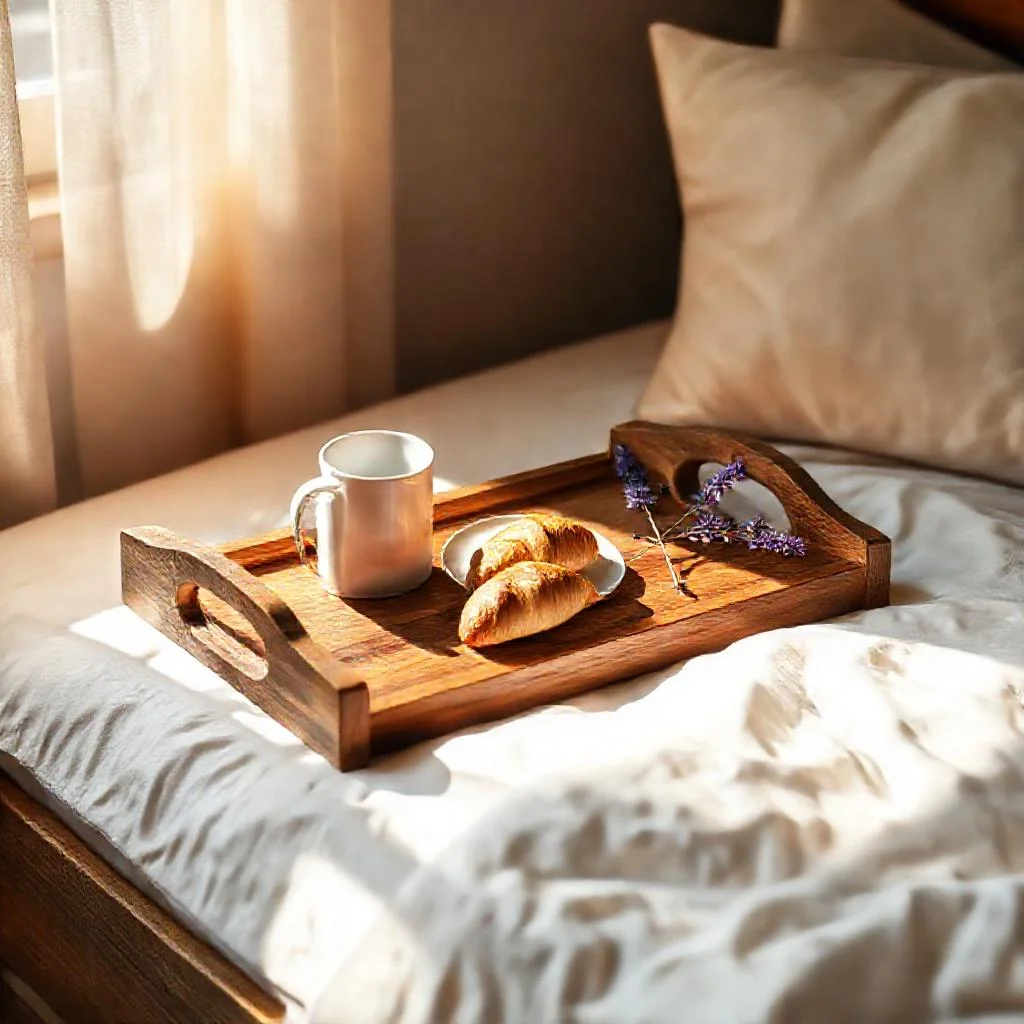

Эргономика и безопасность: проектирование ручек и бортиков для подноса завтрака в постель
Изготовление деревянного подноса для завтрака в постель — задача, которая лежит на стыке столярного дела и промышленного дизайна. Ключевые требования к такому изделию — устойчивость и безопасность при переноске. Если дно и декоративная отделка отвечают за эстетику, то ручки и бортики определяют функциональность. Ошибка в их конструкции превращает удобный аксессуар в источник пролитого кофе и разбитых тарелок.
В этой статье рассматриваются инженерные принципы создания ручек и бортиков. Приводятся точные параметры выемок, углов наклона и высоты ограждений, основанные на антропометрических данных и законах физики. Материал предназначен для самостоятельного изготовления и не требует сложного оборудования.
Антропометрия и законы равновесия: основы расчета
Прежде чем браться за фрезер или стамеску, необходимо понять, как поднос взаимодействует с телом человека. Поднос для завтрака в постель — это не статичный предмет интерьера. Он подвергается динамическим нагрузкам: подъему, переносу, установке на колени или неровную поверхность матраса.
Основная проблема — опрокидывание. Центр тяжести подноса с посудой и едой смещается вверх. Чем выше груз, тем меньшее усилие требуется для потери устойчивости. Бортики выполняют функцию физического барьера. Ручки должны обеспечивать надежный хват, не заставляя пользователя выворачивать кисть или напрягать плечо неестественным образом.
Исследования эргономики показывают, что оптимальная ширина подноса для взрослого человека составляет 400–500 мм, глубина — 300–350 мм. При меньших размерах тарелка не помещается. При больших — поднос становится слишком тяжелым и неудобным в маневрировании в ограниченном пространстве спальни. Высота бортиков диктуется не желанием мастера, а физикой: минимальная высота для удержания стандартной чашки на гладкой поверхности при наклоне подноса в 15 градусов составляет 25 мм. Рекомендуемая надежная высота — 35–45 мм.
Конструкция бортиков: профили и методы крепления
Бортики выполняют две задачи: удерживают предметы от соскальзывания и образуют жесткую раму, предотвращающую деформацию днища под нагрузкой. Цельный кусок фанеры или доски толщиной 10–12 мм может обойтись без бортиков, если он имеет коробчатую структуру. Однако плоский поднос без краев — это прямой путь к катастрофе при резком движении.
Существует три принципиально разных подхода к созданию бортиков:
- Приклеенные рейки. Простейший метод. Используется брусок сечением 20×30 мм или 25×40 мм. Рейки крепятся по периметру днища на столярный клей (PVA D3 или D4) и усиливатся шурупами или латунными гвоздями без шляпок. Недостаток — угол соединения прямой, скатерть или простыня могут собирать грязь в щелях. Требуется тщательная шлифовка внутренних углов.
- Фрезерованная четверть (фальц). Профессиональный подход. В днище подноса фрезером выбирается паз глубиной 5–8 мм и шириной, равной толщине бортика. Бортик вставляется в этот паз. Соединение получается прочным, без торчащих крепежей, и исключает попадание крошек под край. Этот метод требует фрезера или циркулярной пилы с направляющей.
- Цельнофрезерованный борт. Самый эстетичный, но трудоемкий вариант для опытных столяров. Поднос вырезается из цельной доски или щита, и бортик формируется за счет выборки материала на глубину 10–15 мм по центру заготовки. В результате получается единая деталь без стыков. Расход материала увеличивается в 2–3 раза, но исключается риск рассыхания швов.
Выбор метода зависит от инструмента. Для новичка оптимален первый вариант с приклеенными рейками. Важное уточнение: рейки должны быть закруглены с внешней и внутренней стороны. Острый угол на внутреннем ребре сделает уборку подноса адом — крошки будут забиваться в стык. Радиус закругления фрезером или наждачной бумагой должен составлять минимум 3–5 мм.
Эргономика ручек: виды хвата и геометрия
Ручка — это интерфейс между человеком и предметом. Плохо спроектированная ручка заставляет пальцы испытывать точечное давление, что при переноске подноса с горячим кофе чревато ожогами. Правильная ручка распределяет нагрузку равномерно, а форма ее выреза не позволяет руке скользить.
Анатомия хвата подноса имеет две разновидности: хват снизу (ладонь подводится под днище, пальцы охватывают борт) и хват сбоку (пальцы продеваются в прорезь). Для подноса завтрака в постель предпочтителен хват сбоку. Он позволяет нести поднос с выпрямленной кистью, что снимает лишнее напряжение с запястного канала.
Геометрические параметры прорези для классической сборочной ручки:
- Высота прорези (вертикальный размер): 40–50 мм. Это позволяет вставить 4 пальца без защемления тыльной стороны ладони.
- Длина прорези (горизонтальный размер): 100–120 мм. Этого достаточно для хвата взрослой рукой. Если сделать короче, рука будет висеть снаружи, что создаст неустойчивый захват.
- Отступ от края подноса до прорези: 35–40 мм. Если сделать меньше, дерево в перемычке может треснуть при нагрузке.
- Радиус скругления углов прорези: минимум 10 мм. Квадратные углы — это концентраторы напряжения. Древесина трескается именно в углах. Фрезер с шаблоном обязателен.
Верхний край ручки (перемычка над прорезью) должен быть не тоньше 15 мм. Оптимальная толщина — 18–20 мм. Это обеспечивает запас прочности, даже если поднос роняют или на него садятся (что случается).
Технология изготовления выдвижных ручек-скоб
Альтернатива прорезям в борту — съемные или откидные ручки. Этот вариант эстетичен, если поднос используется не только для еды, но и как элемент декора (подставка для книг или ноутбука). Ручки-скобы выполняются из того же материала, что и борта, или из контрастной древесины.
Конструкция скобы проста: это П-образная деталь, которая крепится к борту подноса с помощью шарниров или фиксируется в пазах. Самый надежный способ — врезка металлической втулки и штифта. Однако для деревянного подноса чаще делают простое решение: пропиливают в борту паз глубиной 10 мм и шириной, равной толщине скобы, и фиксируют скобу на мебельный конфирмат или шуруп с потайной головкой.
Расстояние между бортом и внутренней частью скобы должно быть не менее 35 мм. Иначе пальцы будут зажиматься. Длина скобы — 130–150 мм. Скоба обязательно шлифуется мелкозернистой наждачкой (P220–P320) для устранения заусенцев, которые могут поранить кожу.
Сборка и усиление: пошаговая последовательность
Процесс сборки подноса с бортами и ручками требует точности. Сборка «на глаз» приведет к перекосам и люфту. Алгоритм действий для типового подноса из бука или березы следующий:
- Раскрой. Дно вырезается из фанеры толщиной 12–15 мм или мебельного щита. Борта — из массива толщиной 18–20 мм, высотой 40 мм.
- Фрезеровка ручек. В двух длинных бортах (или в коротких, в зависимости от дизайна) фрезером с фальцевой фрезой или прямой фрезой по шаблону выбираются прорези под ручки. Обязательно скругление радиусом 8–10 мм.
- Сборка рамы. Борта соединяются друг с другом «на ус» (запил под 45 градусов) или встык с использованием деревянных шкантов (нагелей) диаметром 8 мм. Клей наносится на оба торца. Стяжка струбцинами обязательна на 40–60 минут. Шканты повышают прочность углового соединения на сдвиг.
- Крепление дна. Дно сажается в фальц (если он выбран) или приклеивается сверху на борта. Если дно кладется сверху, его края должны быть идеально прямыми. Усиление производится шурупами 3×30 мм с шагом 150 мм. Важно: шурупы вкручиваются снизу вверх, чтобы шляпки не царапали одеяло.
- Финишная обработка. Все острые кромки, особенно внутренние углы бортов и края ручек, обрабатываются шлифовальной губкой. Применяется масло для твердых пород дерева или быстротвердеющий лак (например, полиуретановый на водной основе). Использование токсичных нитролаков недопустимо — поднос контактирует с пищевыми продуктами.
Расчет нагрузок и устойчивости
Практикующий столяр должен понимать, что эстетика подчиняется физике. Типовой завтрак в постель весит 2–3 кг (тарелка, чашка, стакан сока, приборы). При подъеме подноса за ручки, расположенные по коротким сторонам, возникает крутящий момент. Если борта низкие (менее 30 мм), а ручки расположены близко к центру, центр тяжести смещается. Поднос может перевернуться в момент, когда пользователь тянет его на колени.
Решение — вынос ручек за пределы зоны загрузки. Идеально, когда ручка расположена на коротком борту, а длинный борт является основным поручнем. Если ручки находятся по длинным сторонам, то бортики должны быть выше (не менее 45 мм).
Также важно учитывать коэффициент трения. Полированное дно подноса без текстильной подкладки скользит по льняному белью. Рекомендуется наклеить на дно четыре силиконовые наклейки диаметром 20–30 мм. Они демпфируют скольжение и защищают дерево от конденсата, который неизбежно образуется под горячей чашкой.
Ошибки, ведущие к травмам и поломкам
Наиболее частые дефекты, возникающие при неправильном проектировании ручек и бортиков:
- Слишком тонкая перемычка ручки. Толщина менее 12 мм приводит к излому под нагрузкой. Массив дерева, в отличие от фанеры, имеет направление волокон. Если волокна проходят вдоль короткой стороны ручки, она ломается моментально.
- Отсутствие скругления нижнего края борта. Острый нижний край режет простыню и оставляет царапины на полированной мебели, на которую ставится поднос.
- Использование мокрой древесины. Сырая доска (влажность более 12%) усыхает после сборки. Бортики отходят от дна, ручки трескаются. Древесина перед работой должна вылежаться в отапливаемом помещении не менее двух недель.
- Шурупы у края ручки. Вкручивание шурупа ближе 10 мм от края прорези гарантирует скол. Крепеж должен располагаться минимум в 15–20 мм от выреза.
Применение этих принципов гарантирует, что поднос прослужит десятилетия, а процесс завтрака останется безопасным и комфортным. Качественные ручки и бортики — это не прихоть, а обязательный элемент конструкции, диктуемый физиологией и механикой.
Сводная таблица данных
В таблице ниже представлены ключевые параметры, расчеты и классификации, полностью основанные на данных из текста статьи. Приведены геометрические требования к ручкам и бортикам, физические ограничения по нагрузкам и устойчивости, а также сравнительная характеристика трех методов изготовления бортиков, описанных автором.
| Параметр / Элемент | Категория / Метод | Значение / Характеристика | Примечание / Обоснование из статьи |
|---|---|---|---|
| Габариты подноса | Ширина | 400–500 мм | Оптимальная ширина для взрослого человека. |
| Глубина | 300–350 мм | Оптимальная глубина для взрослого человека. | |
| Высота бортиков | Минимальная (физическая необходимость) | 25 мм | Удержание стандартной чашки при наклоне подноса в 15 градусов. |
| Рекомендуемая (надежная) | 35–45 мм | Рекомендуемая безопасная высота. | |
| Геометрия прорези ручки (хват сбоку) | Высота прорези | 40–50 мм | Для свободного вхождения 4 пальцев. |
| Длина прорези | 100–120 мм | Для надежного хвата взрослой рукой. | |
| Отступ от края подноса | 35–40 мм | Предотвращение растрескивания перемычки. | |
| Радиус скругления углов прорези | Минимум 10 мм | Устранение концентраторов напряжения, предотвращение трещин. | |
| Толщина перемычки ручки (над прорезью) | Минимальная | 15 мм | Нижний предел прочности. |
| Оптимальная | 18–20 мм | Обеспечение запаса прочности. | |
| Требования к рейкам бортиков (для метода приклеивания) | Сечение бруска | 20 × 30 мм или 25 × 40 мм | Рекомендуемый размер для простейшего метода. |
| Клей | PVA D3 или D4 | Влагостойкий столярный клей. | |
| Радиус закругления внутреннего ребра | Минимум 3–5 мм | Для удобства уборки и предотвращения забивания крошек. | |
| Параметры выдвижной ручки-скобы | Зазор между скобой и бортом | Не менее 35 мм | Чтобы пальцы не зажимались. |
| Длина скобы | 130–150 мм | Эргономичный размер для хвата. | |
| Методы создания бортиков | Приклеенные рейки | Просто, для новичков. Требуется шлифовка углов. | Недостаток: прямой угол стыка, щели. |
| Фрезерованная четверть (фальц) | Профессионально. Паз 5-8 мм. | Требует фрезера. Без торчащих крепежей. | |
| Цельнофрезерованный борт | Эстетично, но расход материала в 2-3 раза выше. | Для опытных. Выборка 10-15 мм по центру. | |
| Расчет нагрузок и устойчивости | Вес стандартного завтрака | 2–3 кг | Типовая нагрузка на поднос. |
| Рекомендуемое расположение ручек | На коротком борту | Для выноса за зону загрузки и устойчивости. | |
| Высота бортов при ручках по длинным сторонам | Не менее 45 мм | Компенсация смещения центра тяжести. | |
| Критичные ошибки проектирования | Толщина перемычки ручки | Менее 12 мм | Приводит к излому под нагрузкой. |
| Расстояние от шурупа до края прорези | Менее 10 мм | Гарантирует скол. Минимум 15-20 мм. | |
| Влажность древесины | Более 12% | Ведет к усушке, трещинам и отходу бортов. | |
| Рекомендации по дну | Толщина фанеры для дна | 12–15 мм | Для типового подноса. |
| Антискользящие наклейки на дно | Диаметр 20–30 мм, 4 шт. | Демпфирование скольжения и защита от конденсата. |
Частые вопросы по теме (FAQ)
Какой должна быть высота бортиков, чтобы посуда не соскальзывала?
Минимальная высота бортика для удержания стандартной чашки при наклоне подноса на 15 градусов составляет 25 мм. Однако рекомендуемая надежная высота — 35–45 мм. Это значение основано на законах физики, а не на визуальном предпочтении.
Какие оптимальные размеры прорези для ручки, чтобы было удобно и безопасно?
Для классической сборочной ручки с хватом сбоку действуют следующие параметры: высота прорези 40-50 мм, длина прорези 100-120 мм, отступ от края подноса до прорези 35-40 мм. Углы прорези обязательно скругляются радиусом минимум 10 мм, чтобы избежать концентрации напряжения и растрескивания древесины.
Почему ручки лучше делать прорезными в борту, а не снизу?
Хват сбоку (сквозная прорезь) предпочтительнее хвата снизу, так как позволяет нести поднос с выпрямленной кистью. Это снимает лишнее напряжение с запястного канала и делает переноску более безопасной, особенно с горячими напитками. Прорезь обеспечивает надежный захват без точечного давления на пальцы.
Как усилить места крепления ручек, чтобы они не треснули?
Верхний край перемычки над прорезью ручки должен быть не тоньше 15 мм, оптимально — 18–20 мм. Категорически запрещается вкручивать шурупы ближе 10 мм от края прорези — минимальное расстояние составляет 15–20 мм. Сама прорезь обязательно фрезеруется с радиусом скругления углов минимум 10 мм.
Как сделать, чтобы поднос не скользил по одеялу?
Полированное дно подноса будет скользить по льняному белью. Для решения проблемы рекомендуется наклеить на дно четыре силиконовые наклейки диаметром 20–30 мм. Они выполняют двойную функцию: демпфируют скольжение и защищают дерево от конденсата, который неизбежно образуется под горячей чашкой.
