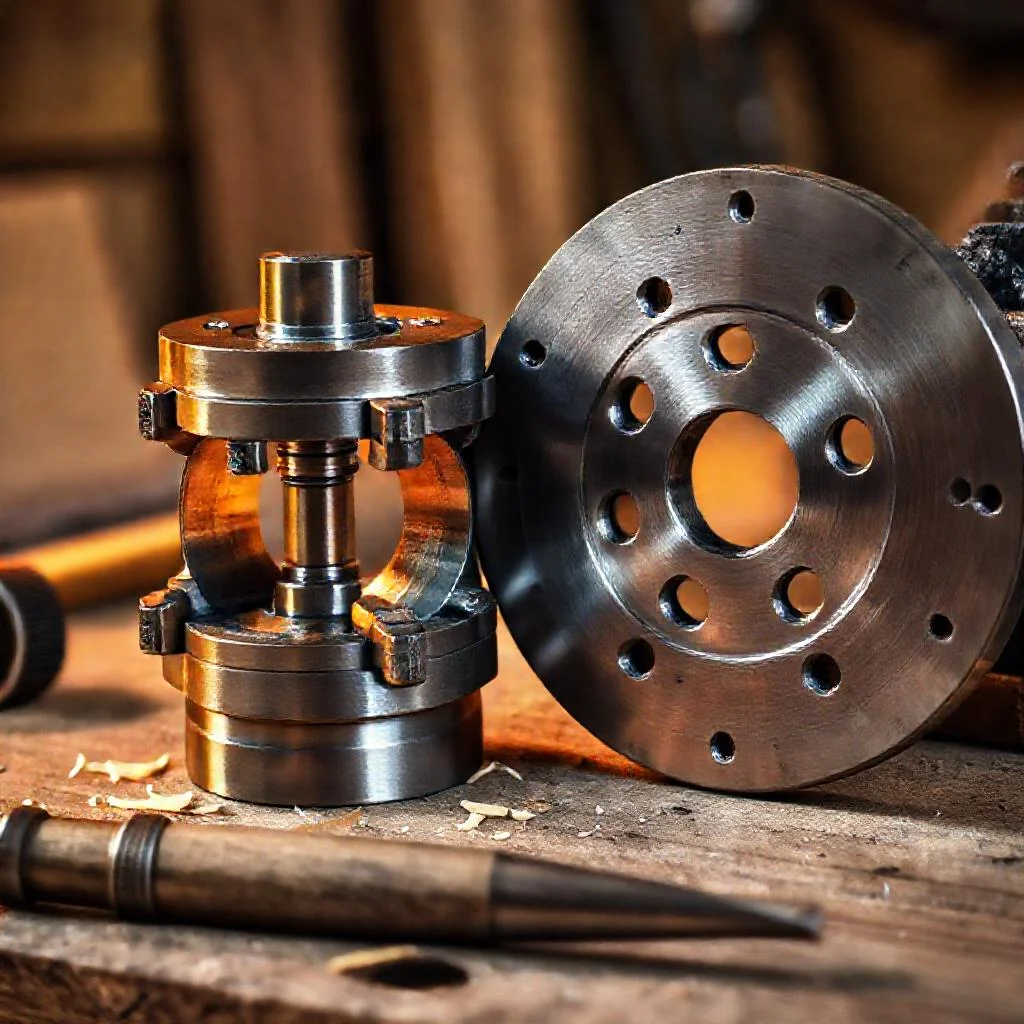

Выбор зажимного устройства для токарного станка по дереву: четырехкулачковый патрон или планшайба
Оснащение токарного станка по дереву — это не только вопрос удобства, но и безопасности. От того, насколько надежно закреплена заготовка, зависит качество обработки и сохранность инструмента. Начинающие мастера часто сталкиваются с дилеммой: купить универсальный четырехкулачковый патрон или остановиться на традиционной планшайбе. Каждое из этих устройств имеет строго определенную область применения, и попытка сэкономить, выбрав один инструмент на все случаи жизни, приводит к снижению производительности и порче материала.
Для принятия обоснованного решения необходимо четко понимать физику процесса. При точении древесины возникают значительные центробежные силы и вибрации. Задача зажимного оснастки — не просто удержать деталь, но и обеспечить соосность оси вращения шпинделя и оси заготовки. В этом контексте четырехкулачковый патрон и планшайба решают принципиально разные задачи.
Конструктивные особенности и принцип работы
Четырехкулачковый патрон для деревообработки, в отличие от металлорежущего, как правило, имеет независимое перемещение каждого кулачка (кулачки движутся по отдельным направляющим). Это позволяет зажимать заготовки сложной формы, смещать центр вращения или фиксировать несимметричные детали. Кулачки имеют специальную форму: они плоские, с выступами или рифлениями для лучшего сцепления с мягкой древесиной. Диаметр патрона обычно варьируется от 80 до 150 мм для настольных станков и до 200 мм для стационарных установок.
Планшайба представляет собой тяжелый металлический диск с отверстиями и прорезями. Крепление заготовки производится винтами или шурупами через эти отверстия непосредственно в массив дерева. Основная несущая нагрузка приходится на резьбовое соединение «винт — древесина», а не на боковое сжатие. Планшайба является исторически первым способом фиксации на токарном станке, но ее конструкция остается актуальной благодаря уникальным свойствам.
Четырехкулачковый патрон: универсальность с ограничениями
Четырехкулачковый патрон оправдан в тех случаях, когда требуется частая смена заготовок с близкими, но не идентичными размерами. Преимуществом является скорость переустановки: достаточно свести или развести кулачки ключом. Однако есть и скрытые риски. Глубина захвата кулачками редко превышает 15-25 мм. При работе с длинной заготовкой (длиной более 300 мм) такой захват создает точечное напряжение в зоне контакта.
В процессе точения древесина под давлением кулачков деформируется. Это приводит к тому, что через 5-10 минут работы патрон может ослабнуть, и заготовка провернется. Ситуация особенно опасна при черновой обточке, когда дисбаланс максимален. Использование патрона рекомендуется исключительно для коротких (чашек, вазочек, подсвечников) или предварительно подготовленных заготовок с уже вырезанной цапфой (хвостовиком) под кулачки.
Еще один нюанс — соосность. Даже у качественного патрона биение на периферии кулачков может составлять 0.2-0.3 мм в разжатом состоянии. При зажиме неидеально круглой заготовки это биение суммируется с погрешностью формы. Поэтому для ювелирных работ (кубков, точных конусов) необходима дополнительная центровка по задней бабке.
Планшайба: надежность и статика
Планшайба кардинально отличается по механике зажима. Винт передает усилие на торец заготовки, прижимая ее к плоскости металлического диска. Это обеспечивает максимально возможную жесткость. Заготовка не имеет права провернуться относительно плоскости крепления. Кроме того, планшайба смещает центр масс вперед, что требует балансировки, но дает доступ к обработке всей лицевой поверхности заготовки (без помех от кулачков).
Планшайба незаменима для работы с пластинами (слэбами), торцами бревен и крупными массивами. Например, при точении тарелки диаметром 400 мм фиксация кулачками невозможна из-за отсутствия цапфы, а планшайба решает задачу элементарно — через 5-6 шурупов с потайной головкой. Следует учитывать, что крепление шурупами оставляет следы в материале. Для декоративных чаш и мисок эти отверстия затем вырезаются внутренней проточкой, а для деталей с плоским дном используются проставочные кольца или механические зажимы от компании Vicmarc или аналогов.
Критерии сравнения: когда что применять
Выбор между патроном и планшайбой диктуется тремя параметрами: формой заготовки, ее массой и доступом к различным зонам обработки. Ниже приведен сравнительный анализ по ключевым критериям.
- Жесткость фиксации. Планшайба всегда выигрывает. Площадь контакта винта с древесиной создает сопротивление вырыванию в любом направлении. Патрон уступает, так как кулачки давят в радиальном направлении, вызывая радиальную деформацию волокон.
- Скорость замены. Четырехкулачковый патрон быстрее. Для смены заготовки нужно 10-20 секунд. Для планшайбы требуется сверление отверстий, вкручивание шурупов и последующее их удаление. На подготовку партии из 10 деталей уходит на 15-20 минут больше.
- Обработка внутренних полостей. Патрон незаменим для полых форм. Заготовка фиксируется за внешнюю стенку, и торец остается открытым. С планшайбой такого сделать нельзя — она будет мешать подвести резец к внутренней части.
- Работа с сучками и пороками. Планшайба надежнее. Если заготовка имеет скрытый сучок, то при точении в патроне нагрузка на кулачки возрастает неравномерно. Планшайба держит за счет нескольких точек крепления, и отрыв одной точки не приведет к аварии.
- Диаметр обработки. Для больших диаметров (свыше 300 мм) планшайба — единственный безопасный выбор. На крупных патронах кулачки создают слишком большое давление на кромку, что приводит к раскалыванию края заготовки.
- Точность эксцентриков. Четырехкулачковый патрон позволяет создавать эксцентрики (детали со смещенным центром вращения), смещая заготовку в кулачках. Планшайба для этого не предназначена.
Технические аспекты безопасности и эксплуатации
Максимально допустимая частота вращения (RPM) — критический параметр. Для патрона указывается максимальное число оборотов, при котором кулачки не расходятся под действием центробежной силы. Для деревообрабатывающих патронов (например, Nova или SuperNova) это значение составляет 2500-3000 об/мин в зависимости от диаметра. Планшайба, не имеющая подвижных частей, теоретически выдерживает большие обороты, но ограничивается допустимой скоростью для самого станка и балансировкой заготовки.
Балансировка обязательна в обоих случаях, но с планшайбой она проще. Можно предварительно установить заготовку на планшайбу и, вращая ее рукой, найти тяжелое место. Затем накернить его или снять часть материала до начала точения. С патроном балансировка затруднена, так как вес кулачков неравномерно распределен по окружности, и после зажима несимметричной детали баланс нарушается.
Не стоит забывать о резьбовом соединении. В большинстве станков по дереву установлен стандарт M33x3.5 (на китайских станках) или 1-1/4″ x 8 TPI (на западных). Планшайба часто имеет глухую резьбу, что требует точного совмещения при накручивании. Патрон обычно крепится через переходной фланец, который остается на шпинделе, а сам патрон меняется быстрее.
Практические рекомендации по выбору
Мастеру, который планирует серийное производство однотипных изделий (например, ножек для мебели или свечей), стоит приобрести четырехкулачковый патрон с комплектом сменных кулачков. Для таких работ характерна повторяемость размеров, и патрон экономит время на переналадку. Оптимальный размер для стандартного станка — 100 мм (4 дюйма). Это дает хороший баланс между зажимным усилием и диапазоном раскрытия.
Для художника-токаря, работающего с массивными блоками или кусками необработанной древесины (например, с сырыми березами или дубовыми чурбаками), планшайба будет надежнее. Ее диаметр должен соответствовать толщине заготовки. Для чаш диаметром 250 мм достаточно планшайбы 100 мм. Главное условие — винты должны заходить в древесину минимум на 15 мм и быть равномерно затянуты.
Оптимальным для профессионала является наличие в мастерской обоих устройств. Планшайба используется для первичной черновой обработки и торцевания. Затем деталь переставляется на патрон для обработки внутренней полости и фигурной проточки. Такой переход требует навыка и аккуратности, но обеспечивает максимальную гибкость без потери качества.
Типичные ошибки при эксплуатации
Первая ошибка — установка патрона на сырую, влажную древесину. Свежесрубленная сосна или дуб при усушке деформируются, и кулачки могут оставить глубокие вмятины или просто потерять контакт. В таких случаях сначала нужно зафиксировать заготовку на планшайбе, проточить черновой цилиндр, дать ему высохнуть и только потом установить в патрон.
Вторая ошибка — перетяжка кулачков ключом. Древесина — мягкий материал. Давление, достаточное для металла, сомнет волокна и вызовет трещины вдоль волокон. Специалисты советуют затягивать кулачки только рукой при помощи короткого ключа, без использования рычагов. Если заготовка проворачивается, следует увеличить площадь контакта (пропилить пазы под кулачки на станке).
Третья ошибка — игнорирование крепления задней бабки. Даже при использовании мощной планшайбы или патрона, длинная заготовка (соотношение длины к диаметру более 3:1) требует поджима центром задней бабки. Пренебрежение этим правилом приводит к вибрации и выбрасыванию заготовки из оснастки.
Итоговая резолюция
Решение о покупке патрона или планшайбы принимается после ответа на вопрос: «Какая часть заготовки будет обрабатываться первой?». Если мастер планирует создавать пустотелые изделия с доступом ко всем стенкам — незаменим четырехкулачковый патрон. Если требуется надежно зафиксировать массив или работать с пластиной — выбор очевиден в пользу планшайбы. Экономия на одном устройстве приведет к ограничению технических возможностей. Рекомендуется сначала приобрести качественную планшайбу для тяжелых работ, а позже — точный патрон с независимыми кулачками для чистовой обработки. Только комбинируя эти два типа оснастки, можно добиться профессионального результата при токарной обработке древесины любой сложности.
Сводная таблица данных
Ниже представлена сравнительная таблица ключевых параметров четырехкулачкового патрона и планшайбы, основанная исключительно на данных из статьи. Таблица помогает визуализировать различия в конструкции, механике зажима, безопасности и областях применения для осознанного выбора зажимного устройства под конкретные задачи токарной обработки древесины.
| Критерий сравнения | Четырехкулачковый патрон | Планшайба |
|---|---|---|
| Конструкция зажима | Независимое перемещение кулачков; кулачки плоские, с выступами или рифлениями для сцепления с древесиной | Тяжелый металлический диск с отверстиями и прорезями; крепление винтами или шурупами через отверстия в массив дерева |
| Механика фиксации | Боковое сжатие (радиальное давление кулачков на заготовку) | Винт передает усилие на торец, прижимая заготовку к плоскости диска (резьбовое соединение «винт — древесина») |
| Жесткость фиксации | Уступает планшайбе; кулачки вызывают радиальную деформацию волокон | Всегда выигрывает; площадь контакта винта создает сопротивление вырыванию в любом направлении |
| Скорость замены заготовки | Быстрее (10-20 секунд на смену) | Медленнее (требуется сверление отверстий, вкручивание и удаление шурупов; на подготовку партии из 10 деталей уходит на 15-20 минут больше) |
| Типичный диапазон диаметров | 80-150 мм для настольных станков; до 200 мм для стационарных | Не указан напрямую, но рекомендуется для больших диаметров (свыше 300 мм) |
| Максимальная частота вращения (RPM) | 2500-3000 об/мин (для моделей Nova или SuperNova в зависимости от диаметра) | Теоретически выдерживает большие обороты, но ограничивается допустимой скоростью станка и балансировкой заготовки |
| Рекомендуемая область применения | Короткие заготовки (чашки, вазочки, подсвечники); предварительно подготовленные заготовки с вырезанной цапфой; серийное производство однотипных изделий; обработка внутренних полостей; создание эксцентриков | Работа с пластинами (слэбами), торцами бревен, крупными массивами; первичная черновая обработка и торцевание; детали с плоским дном; работа с сырой/влажной древесиной на первом этапе |
| Обработка внутренних полостей | Незаменим (заготовка фиксируется за внешнюю стенку, торец открыт) | Не подходит (планшайба мешает подвести резец к внутренней части) |
| Работа с сучками и пороками | Менее надежна (нагрузка на кулачки возрастает неравномерно) | Надежнее (держит за счет нескольких точек крепления, отрыв одной точки не приведет к аварии) |
| Балансировка | Затруднена (вес кулачков неравномерно распределен, баланс нарушается после зажима несимметричной детали) | Проще (можно найти тяжелое место, вращая заготовку рукой, и снять материал до точения) |
| Точность и биение | Биение на периферии кулачков может составлять 0.2-0.3 мм в разжатом состоянии; для ювелирных работ требуется дополнительная центровка по задней бабке | Не указано в тексте |
| Глубина захвата / крепления | Глубина захвата кулачками редко превышает 15-25 мм | Винты должны заходить в древесину минимум на 15 мм |
| Типичные ошибки при эксплуатации | Установка на сырую/влажную древесину; перетяжка кулачков ключом; игнорирование крепления задней бабки | Игнорирование крепления задней бабки (общая ошибка) |
| Крепление к станку | Обычно крепится через переходной фланец, который остается на шпинделе; сам патрон меняется быстрее | Часто имеет глухую резьбу, что требует точного совмещения при накручивании |
| Итоговая рекомендация из статьи | Незаменим для пустотелых изделий с доступом ко всем стенкам; рекомендуется для чистовой обработки | Выбор для надежной фиксации массива или пластины; рекомендуется для тяжелых работ (первичная обработка) |
Частые вопросы по теме (FAQ)
В чем принципиальная разница в механике зажима между четырехкулачковым патроном и планшайбой?
Четырехкулачковый патрон фиксирует заготовку за счет радиального сжатия кулачками, создавая боковое давление на древесину. Планшайба же прижимает торец заготовки к своему металлическому диску, передавая усилие через винты или шурупы непосредственно в массив дерева, что обеспечивает максимальную жесткость и предотвращает провертывание.
Почему для заготовок диаметром более 300 мм планшайба безопаснее четырехкулачкового патрона?
Согласно статье, для больших диаметров (свыше 300 мм) планшайба является единственным безопасным выбором, так как на крупных патронах кулачки создают слишком большое давление на кромку, что может привести к раскалыванию края заготовки. Планшайба распределяет нагрузку на несколько точек крепления, поэтому отрыв одной из них не приведет к аварии.
В каких ситуациях мастеру рекомендуется использовать именно четырехкулачковый патрон?
Четырехкулачковый патрон незаменим для полых форм (чашек, вазочек, подсвечников), когда необходим доступ к внутренним стенкам, и торец заготовки должен оставаться открытым. Также он оправдан при частой смене заготовок близких размеров и для создания эксцентриков (деталей со смещенным центром вращения) путем смещения заготовки в кулачках.
Каковы типичные риски и ошибки при использовании четырехкулачкового патрона, описанные в статье?
Основные риски: деформация древесины под давлением кулачков с последующим ослаблением зажима через 5-10 минут работы; опасность провертывания заготовки при черновой обточке; биение на периферии кулачков (0.2-0.3 мм). Ошибки: перетяжка кулачков ключом (вызывает вмятины и трещины) и установка на сырую, влажную древесину, которая деформируется при усушке и теряет контакт с кулачками.
Какова рекомендуемая стратегия оснащения мастерской по мнению автора статьи?
Оптимальным для профессионала является наличие обоих устройств. Рекомендуется сначала приобрести качественную планшайбу для тяжелых работ и первичной черновой обработки, а позже — точный четырехкулачковый патрон для чистовой обработки внутренних полостей. Планшайба используется для торцевания и фиксации массивов, затем деталь переставляется на патрон для фигурной проточки и работы с внутренней полостью.
