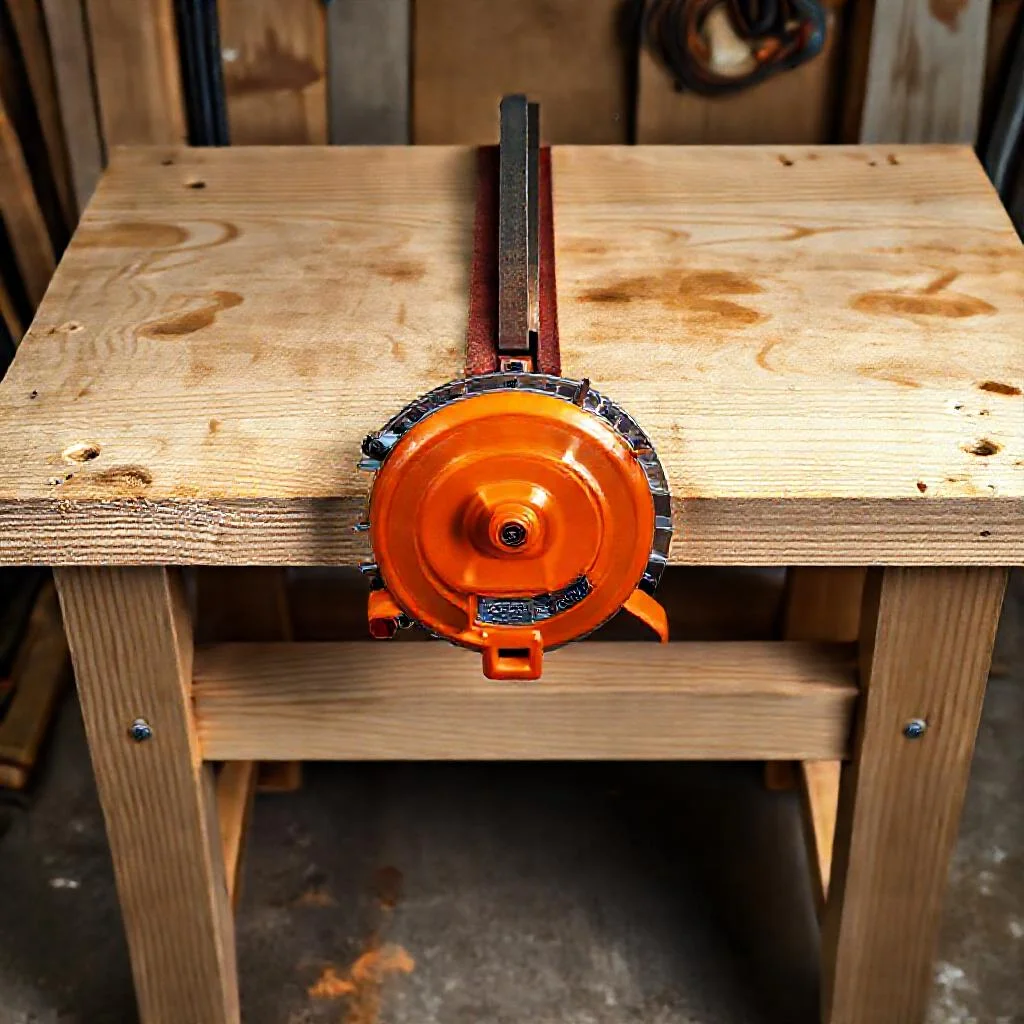

Самодельная циркулярная пила из ручной дисковой пилы в стол: точные размеры и инженерный расчет
Переделка ручной циркулярной пилы в стационарный стол — одна из самых популярных задач в домашней мастерской. Правильно изготовленный стол превращает обычный электроинструмент в подобие полноценного форматно-раскроечного станка. Однако ошибка в расчете посадочного места, высоты пропила или угла наклона ведет к потере точности и опасности для оператора. В данной статье приведены точные размеры для сборки стола под ручную циркулярную пилу, проверенные на практике и соответствующие стандартам безопасности.
Анализ исходных данных и проектная геометрия
Прежде чем начинать сборку, необходимо снять точные размеры с имеющейся ручной пилы. Ключевыми параметрами являются: диаметр диска, посадочное отверстие, габариты опорной платформы (подошвы) и расположение защитного кожуха. Стандартный диаметр диска для большинства бытовых моделей составляет 184 мм или 190 мм, профессиональные версии могут использовать диски 210 мм и 235 мм. От диаметра напрямую зависит глубина пропила, которую пила может обеспечить в столе.
Размеры стола всегда привязываются к трем плоскостям: плоскости рабочего стола, плоскости вращения диска и плоскости направляющей шины. Высота стола над уровнем диска должна обеспечивать подъем диска на максимальную величину, указанную производителем пилы, плюс запас 2-5 мм для компенсации неровностей материала. Типичная высота пропила для пилы с диском 184 мм составляет около 65 мм. Таким образом, при максимальном подъеме диск должен возвышаться над столом ровно на 65 мм, но не менее.
Размеры столешницы и основания
Оптимальный размер рабочей столешницы составляет 600 мм в ширину и 800 мм в длину для большинства задач. Для раскроя листовых материалов (фанера, ДСП, ОСБ) длину увеличивают до 1200–1500 мм. Толщина столешницы должна быть не менее 18 мм для фанеры или 20 мм для толстой ДСП. Использование тонких листов (12 мм и менее) недопустимо: они прогибаются под весом заготовки, нарушая параллельность пропила.
Для жесткости столешницу усиливают ребрами из бруса 40х40 мм или 50х50 мм. Ребра крепятся по периметру и по центру вдоль длинной стороны. Между ребрами можно оставить пустоты для вентиляции и отвода опилок. Размер стола по опорной раме обычно делают на 20-30 мм меньше по каждой стороне, чтобы обеспечить доступ к струбцинам и монтажным отверстиям.
Расчет посадочного отверстия под диск
Посадочное отверстие в столешнице — самый ответственный узел. Ошибка в его размерах приводит к заклиниванию пилы или вибрации. Основное правило: отверстие должно быть прямоугольным или квадратным, а не круглым. Круглое отверстие не позволяет точно выставить параллельность режущей плоскости столу.
Размеры отверстия рассчитываются исходя из ширины подошвы пилы и ее длины. Для пилы с подошвой шириной 160 мм и длиной 250 мм оптимальный прямоугольник составляет 165 мм на 255 мм. По длине добавляется 5 мм для свободного прохода корпуса. По ширине также 5 мм. Если пила имеет скошенные края подошвы, лучше снять точный шаблон с помощью гипса или картона, повторяющего контур платформы. Диск должен входить в прорезь стола с зазором 2-3 мм по бокам — это предотвращает касание кожуха о края стола при подъеме и наклоне.
Высота расположения пилы относительно стола
Регулировка высоты достигается за счет монтажной плиты или регулируемых опор. Чаще всего пилу крепят к толстой фанере (15-20 мм), которая затем прикручивается к столу снизу. Толщина этой промежуточной плиты должна быть такой, чтобы при минимальном опускании пилы диск полностью уходил ниже поверхности стола. Для пилы с высотой пропила 65 мм и диском 184 мм минимальное расстояние от нижней точки диска до стола составляет примерно 10-15 мм.
Практически высоту подбирают так: устанавливают пилу на монтажную плиту, укладывают плиту на стол, подкладывают под нее шайбы или кусочки фанеры разной толщины, добиваясь, чтобы при среднем положении регулятора глубины диск выступал ровно на 30-35 мм. Это наиболее востребованная глубина для раскроя фанеры и ДСП толщиной 18-21 мм. После настройки монтажную плиту жестко фиксируют саморезами к столу снизу.
Изготовление направляющей шины и параллельного упора
Параллельный упор — важнейший элемент для прямолинейного пиления. Его изготавливают из алюминиевого профиля или толстой фанеры (20-25 мм). Длина упора должна быть равна длине стола или чуть меньше (на 10-20 мм). Ширина упора в сечении составляет 40-50 мм, высота — 30-50 мм. Упор должен быть идеально прямым. Для проверки используют стальную линейку или уголок длиной 1000 мм.
Крепление упора осуществляется двумя струбцинами или эксцентриковыми зажимами к передней и задней кромке стола. Более продвинутый вариант — установка алюминиевого профиля типа «ласточкин хвост» с Т-образным пазом, в который вставляются фиксирующие винты. Расстояние между упором и диском регулируется с точностью до 0,5 мм. Стандартный зазор между упором и зубьями диска должен составлять 3-5 мм, чтобы при ходе пилы не происходило касания.
Организация рабочей зоны и станины
Станина (ножки стола) должна обеспечивать устойчивость и отсутствие вибраций. Оптимальная высота рабочей поверхности от пола — 850-900 мм. Для этого используют брус сечением 50х50 мм или профильную трубу 40х40 мм. Ножки укрепляют раскосами из того же материала под углом 45 градусов. Размер станины в плане должен быть на 10-20 мм меньше столешницы, чтобы она не мешала креплению направляющих и упоров.
На станину обязательно устанавливают выдвижной или стационарный блок розеток с выключателем. Выключатель аварийной остановки с фиксацией (грибок) должен располагаться на высоте 300-400 мм от пола с левой стороны от оператора. Это правило предписано стандартами безопасности для стационарных пил. Провод от пилы протягивают через гофрированную трубу или кабель-канал, чтобы исключить повреждение изоляции движущимися частями.
Защитный кожух и система удаления опилок
Ручная пила не имеет стационарного защитного кожуха, пригодного для работы в столе. Механизм защитной шторки демонтируют вместе с пружиной, чтобы он не мешал при подъеме диска. Вместо этого изготавливают стационарный кожух снизу стола. Его делают из листовой стали толщиной 1-1,5 мм или алюминия. Кожух закрывает диск сзади и снизу, но оставляет открытой переднюю часть для выхода опилок.
Размеры кожуха: ширина 200-250 мм, высота 150-200 мм, длина от 300 до 400 мм. В нижней части кожуха делают патрубок диаметром 50-100 мм для подключения пылесоса или стружкоотсоса. Подача воздуха от вентилятора пилы эффективно выбрасывает опилки в патрубок, если он расположен на расстоянии не более 50 мм от диска. Для улучшения отсоса на кожухе устанавливают дополнительную заслонку, регулирующую поток воздуха.
Крепление пилы к столу: болты и монтажные пластины
Надежное крепление пилы — залог точности. Оптимальным является использование монтажных отверстий в подошве пилы. Стандартный шаг резьбы — M5 или M6. В монтажной плите просверливают отверстия с зазором 1 мм для компенсации неточностей разметки. Снизу подкладывают широкие шайбы (шайбы гровер обязательны для предотвращения самоотвинчивания). Если отверстий в подошве нет, используют струбцины с мягкими губками, фиксируя пилу по краям подошвы к монтажной плите.
Монтажную плиту изготавливают из фанеры толщиной 18-20 мм или текстолита толщиной 15-18 мм. Размер плиты должен превышать габариты пилы на 50-60 мм по каждой стороне. Плиту крепят к столу снизу через металлические уголки или на шканты с клеем. Важно, чтобы плита лежала строго горизонтально и не прогибалась под весом пилы. Для проверки горизонтальности используют строительный уровень длиной не менее 600 мм, укладывая его по диагоналям и вдоль краев плиты.
Настройка стола: проверка параллельности и плоскостности
После сборки обязательна контрольная проверка. Первым делом проверяют параллельность стола диску. Для этого опускают диск до максимального подъема, берут угольник и прикладывают его к плоскости диска и к поверхности стола. Зазор между угольником и столом по всей длине не должен превышать 0,3 мм. Если зазор больше — регулируют наклон пилы или подкладывают шайбы под ее опорные точки.
Далее проверяют параллельность направляющей шины диску. Берут любой прямой брусок (алюминиевый профиль), закрепляют его струбциной и выполняют пробный рез на отходе. Затем измеряют ширину полученной полосы в начале и в конце пропила штангенциркулем. Разница не должна превышать 0,2-0,3 мм на 1 метр длины. Если больше — регулируют упор или шину.
Электрическая безопасность и защита от перегрузок
Мощность ручных циркулярных пил варьируется от 1200 Вт до 2200 Вт. Для подключения используют удлинитель с сечением жилы не менее 2,5 мм² и длиной не более 5 метров. Автоматический выключатель в щитке должен быть на 16 А. Настоятельно рекомендуется установить УЗО с током утечки 30 мА. Вилку и розетку выбирают с заземляющим контактом. Корпус пилы обязательно соединяют с заземляющим проводом через третий контакт вилки. Использование переходников с круглого на плоский разъем без заземления категорически запрещено.
Пилу в столе нельзя оставлять включенной без присмотра. Выключатель должен быть механическим, с фиксацией в положении «включено» и «выключено». Рекомендуется устанавливать дополнительный выключатель с красной кнопкой (грибок) на станине, который разрывает цепь питания пилы при нажатии. Это позволяет оператору мгновенно обесточить инструмент в случае заклинивания или падения заготовки.
Эксплуатационные рекомендации и уход
Самодельная циркулярная пила требует регулярного обслуживания. После каждых 10-15 часов работы необходимо проверять затяжку всех винтов крепления пилы к столу. Опилки не должны скапливаться под столом — их удаляют пылесосом после каждой смены. Смазку подшипников пилы и механизма подъема производят согласно инструкции завода-изготовителя (обычно раз в 6 месяцев).
Диск должен быть острым. Использование затупленных дисков с изношенными твердосплавными напайками приводит к перегрузке двигателя, повышенной вибрации и опасности отбрасывания заготовки. При появлении следов прижога на срезе (потемнение древесины) или рывков во время пиления диск немедленно заменяют или затачивают. Заточка производится только на специальном станке с алмазным кругом, соблюдая оригинальный профиль зуба.
Типовые ошибки и их последствия
Первая ошибка — использование слишком тонкой столешницы. Это ведет к изгибу стола под действием сил резания, что делает пропил косым. Минимальная толщина столешницы для диска диаметром 184 мм — 18 мм. Вторая ошибка — отсутствие защитного кожуха сзади диска. При случайном касании рукой или заготовкой открытой задней части диска происходит тяжелая травма. Кожух обязателен даже для маломощных пил.
Третья ошибка — неправильный выбор высоты стола. Слишком высокий стол (выше 900 мм) вынуждает оператора работать с поднятыми плечами, что вызывает быстрое утомление и потерю контроля. Слишком низкий стол (ниже 800 мм) заставляет наклоняться, что опасно при подаче материала. Четвертая ошибка — крепление пилы на саморезы без гаек или без шайб. Вибрирующая пила быстро раскручивает саморезы, и крепление ослабевает, что может привести к падению инструмента на ходу.
Заключение: сводка критических размеров
Самодельная циркулярная пила из ручной дисковой пилы требует точного соблюдения размеров. Минимальная столешница — 600х800 мм, толщина 18 мм. Посадочное отверстие под диск — прямоугольник на 5 мм больше подошвы пилы. Высота стола — 850-900 мм. Монтажная плита — фанера 18-20 мм. Защитный кожух снизу — сталь 1-1,5 мм с патрубком d50-100 мм. Параллельный упор из профиля 40-50 мм длиной, равной длине стола. Отклонения в 1-2 мм от этих параметров могут сделать инструмент непригодным для точной работы, поэтому каждый замер следует выполнять штангенциркулем и угольником. Только при соблюдении точной геометрии самоделка будет работать не хуже заводского станка начального уровня.
Сводная таблица данных
В таблице ниже представлены ключевые параметры, размеры и характеристики для сборки самодельного стола из ручной дисковой пилы, строго соответствующие данным из приведенной статьи. Данные сгруппированы по узлам и критическим размерам.
| Узел / Параметр | Характеристика / Материал | Размеры / Значения (из текста) | Примечания (из текста) |
|---|---|---|---|
| Рабочая столешница | Оптимальный размер (ширина x длина) | 600 мм x 800 мм | Для большинства задач. |
| Увеличенный размер (для листовых материалов) | 1200–1500 мм (длина) | Для раскроя фанеры, ДСП, ОСБ. | |
| Толщина (материал) | 18 мм (фанера) или 20 мм (ДСП) | Тонкие листы (12 мм и менее) недопустимы. | |
| Усиление столешницы (ребра жесткости) | Материал (брус) | 40×40 мм или 50×50 мм | Крепятся по периметру и по центру. |
| Размер опорной рамы | На 20-30 мм меньше столешницы с каждой стороны | Для доступа к струбцинам и монтажным отверстиям. | |
| Посадочное отверстие под диск | Форма | Прямоугольное или квадратное | Круглое отверстие не позволяет точно выставить параллельность. |
| Размеры (пример для подошвы 160×250 мм) | 165 мм x 255 мм | Добавляется 5 мм по длине и ширине для свободного прохода корпуса. | |
| Зазор для диска в прорези | 2-3 мм с каждой стороны | Предотвращает касание кожуха о края стола при подъеме и наклоне. | |
| Монтажная плита (для крепления пилы) | Материал | Фанера 18-20 мм или текстолит 15-18 мм | Должна лежать строго горизонтально. |
| Размер | Превышает габариты пилы на 50-60 мм с каждой стороны | — | |
| Толщина подбора высоты | 15-20 мм (толщина самой плиты) | Обеспечивает уход диска ниже поверхности стола при опускании. | |
| Высота расположения пилы / пропила | Типичная высота пропила (для диска 184 мм) | 65 мм | Диск должен возвышаться над столом на эту величину при макс. подъеме. |
| Минимальное расстояние от диска до стола (при опускании) | 10-15 мм | Чтобы диск полностью уходил ниже поверхности. | |
| Востребованная глубина реза (среднее положение) | 30-35 мм | Для раскроя фанеры и ДСП толщиной 18-21 мм. | |
| Параллельный упор | Материал | Алюминиевый профиль или толстая фанера (20-25 мм) | Должен быть идеально прямым. |
| Длина | Равна длине стола или чуть меньше (на 10-20 мм) | — | |
| Сечение (ширина x высота) | 40-50 мм x 30-50 мм | — | |
| Зазор между упором и зубьями диска | 3-5 мм | Чтобы при ходе пилы не происходило касания. | |
| Станина (ножки стола) | Материал | Брус 50×50 мм или профильная труба 40×40 мм | — |
| Высота рабочей поверхности от пола | 850-900 мм | Оптимальная высота. | |
| Размер станины в плане | На 10-20 мм меньше столешницы | Чтобы не мешать креплению направляющих и упоров. | |
| Защитный кожух (нижний) | Материал | Листовая сталь 1-1,5 мм или алюминий | — |
| Размеры (ширина x высота x длина) | 200-250 мм x 150-200 мм x 300-400 мм | В нижней части — патрубок для пылесоса. | |
| Система удаления опилок | Диаметр патрубка на кожухе | 50-100 мм | Для подключения пылесоса или стружкоотсоса. |
| Расположение патрубка | Не более 50 мм от диска | Для эффективного отсоса. | |
| Крепеж пилы | Стандартный шаг резьбы в подошве | M5 или M6 | — |
| Требования к шайбам | Широкие шайбы, шайбы гровер обязательны | Для предотвращения самоотвинчивания от вибрации. | |
| Электрическая безопасность | Сечение жилы удлинителя (макс. 5 м) | Не менее 2,5 мм² | — |
| Автоматический выключатель / УЗО | 16 А / 30 мА | УЗО настоятельно рекомендуется. | |
| Аварийный выключатель (грибок) | Расположение от пола | 300-400 мм | С левой стороны от оператора. |
| Требование | С фиксацией (механический) | Разрывает цепь питания при нажатии. | |
| Контроль точности (допуски) | Зазор между угольником и столом (параллельность стол-диск) | Не более 0,3 мм | По всей длине угольника. |
| Разница ширины пропила на 1 метр (параллельность упор-диск) | Не более 0,2-0,3 мм | Проверяется пробным резом и штангенциркулем. |
Частые вопросы по теме (FAQ)
Каковы точные размеры столешницы и монтажной плиты для самодельного стола?
Оптимальный размер рабочей столешницы составляет 600 мм в ширину и 800 мм в длину для большинства задач. Для раскроя листовых материалов длину увеличивают до 1200–1500 мм. Толщина столешницы должна быть не менее 18 мм для фанеры. Монтажную плиту, к которой крепится пила, изготавливают из фанеры толщиной 18-20 мм, а ее размер должен превышать габариты пилы на 50-60 мм по каждой стороне.
Каким должно быть посадочное отверстие под диск пилы в столешнице?
Посадочное отверстие должно быть прямоугольным или квадратным, а не круглым. Размеры отверстия рассчитываются исходя из ширины и длины подошвы пилы плюс 5 мм для свободного прохода корпуса. Например, для пилы с подошвой шириной 160 мм и длиной 250 мм оптимальный прямоугольник составляет 165 мм на 255 мм. Сам диск должен входить в прорезь стола с зазором 2-3 мм по бокам.
Какая высота подъема диска и расположение пилы относительно стола считаются правильными?
При максимальном подъеме диск должен возвышаться над столом на величину, указанную производителем (типичная высота пропила для пилы с диском 184 мм составляет 65 мм). Наиболее востребованная глубина для раскроя фанеры — 30-35 мм. Минимальное расстояние от нижней точки диска до стола при опущенной пиле должно составлять примерно 10-15 мм, чтобы диск полностью уходил ниже поверхности.
Какой должна быть высота станины и из каких материалов ее лучше делать?
Оптимальная высота рабочей поверхности от пола — 850-900 мм. Для изготовления станины (ножек) используют брус сечением 50х50 мм или профильную трубу 40х40 мм. Ножки обязательно укрепляют раскосами из того же материала под углом 45 градусов. Размер станины в плане должен быть на 10-20 мм меньше столешницы.
Какие критические ошибки при сборке могут сделать инструмент непригодным и опасным?
Первая ошибка — использование слишком тонкой столешницы (минимальная толщина 18 мм). Вторая — отсутствие защитного кожуха сзади диска. Третья — неправильный выбор высоты стола (выход за пределы 800-900 мм). Четвертая — крепление пилы на саморезы без гаек или без шайб, так как вибрация раскручивает крепеж. Отклонения в 1-2 мм от рассчитанных параметров могут сделать инструмент непригодным для точной работы.
