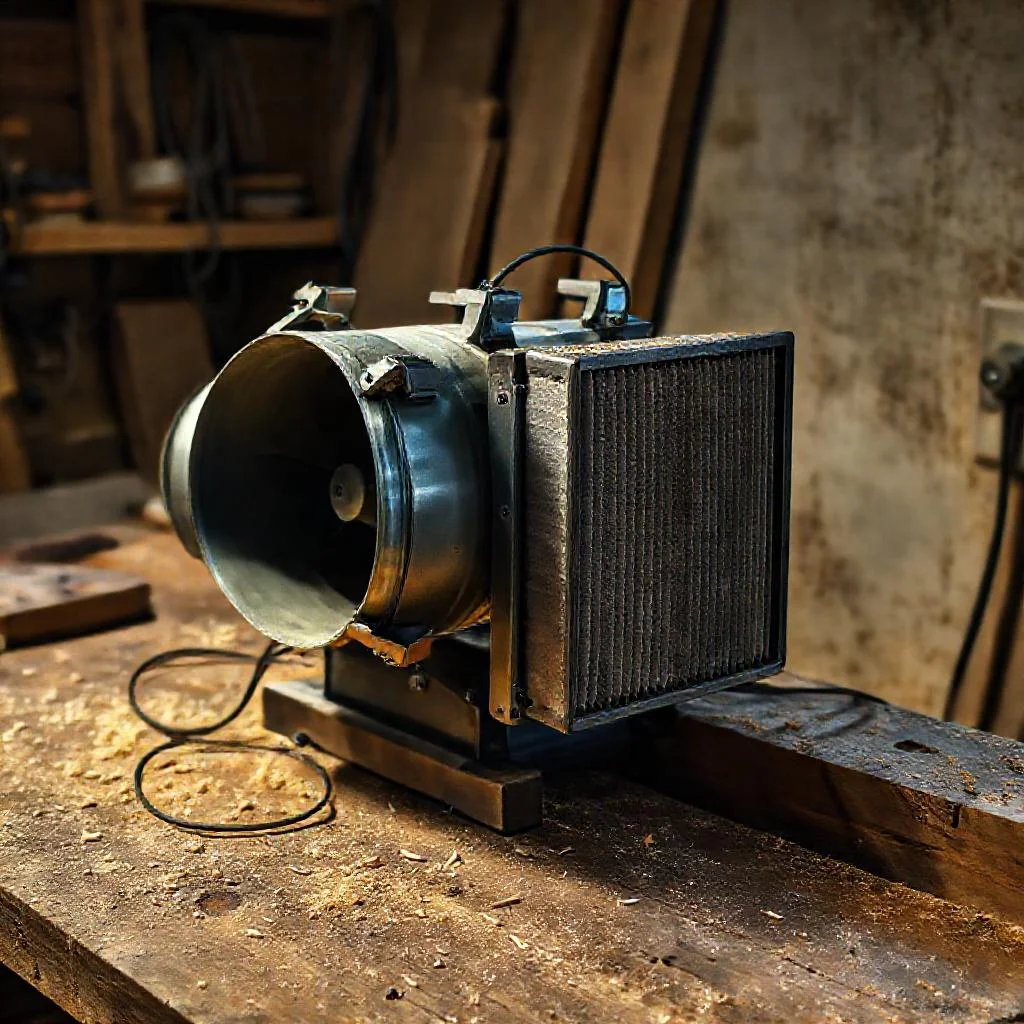

Проблема чистого воздуха в столярной мастерской
Древесная пыль — это не просто грязь. Мелкодисперсные частицы размером от 0,5 до 10 микрон способны проникать глубоко в легкие, вызывая хронические заболевания дыхательных путей и аллергические реакции. Особенность столярных работ заключается в том, что даже ручной инструмент (шлифовальная шкурка, ножовка) генерирует облако взвешенной пыли, которая циркулирует в помещении часами после завершения работы. Промышленные системы аспирации стоят десятки тысяч рублей, но существует бюджетное и технически грамотное решение: сборка системы очистки из доступных комплектующих.
Основные принципы работы самодельного фильтра
Любая система очистки воздуха основана на принудительном перемещении объема воздуха через фильтрующий элемент. В предлагаемой конструкции используется канальный осевой вентилятор, который создает разрежение внутри корпуса и прогоняет запыленный воздух через автомобильный фильтр тонкой очистки. Фильтр задерживает частицы, а очищенный воздух возвращается обратно в помещение. Ключевой параметр здесь — кратность воздухообмена: для столярной мастерской площадью 20–30 квадратных метров рекомендуется обеспечивать циркуляцию хотя бы 4–6 полных объемов воздуха в час.
Автомобильный салонный фильтр выполняет роль барьера. Большинство современных салонных фильтров имеют класс фильтрации от F5 до F9 по европейскому стандарту EN779. Это означает, что они способны задерживать до 95% частиц размером от 0,3 до 1 микрона. Для столярной пыли, основная фракция которой колеблется в диапазоне 5–100 микрон, такой фильтр оказывается даже избыточно эффективным. Однако он создает серьезное аэродинамическое сопротивление, что напрямую влияет на выбор вентилятора.
Выбор канального вентилятора
Критическая ошибка многих мастеров — попытка использовать компьютерный кулер или осевой бытовой вентилятор. Эти устройства не способны создать достаточное статическое давление для преодоления сопротивления плотного фильтра. Необходим канальный вентилятор, который указывает в характеристиках не только производительность в кубометрах в час, но и статическое давление в Паскалях.
Рекомендуется выбирать модель со следующими параметрами: производительность 250–400 м³/ч при нулевом сопротивлении, но с возможностью работы при противодавлении 60–100 Па. Подойдут канальные вентиляторы серии «Вентс» или «Systemair», рассчитанные на круглые воздуховоды диаметром 125 или 160 мм. Более компактные модели (диаметр 100 мм) часто обладают слабым напором и не смогут продавить воздух через фильтр.
Подбор автомобильного фильтра
Основной критерий при выборе фильтра — площадь его поверхности. Стандартные прямоугольные салонные фильтры, применяемые на автомобилях ВАЗ, Toyota или Renault, имеют площадь примерно 0,12–0,16 квадратных метра. Этого достаточно для системы производительностью до 300 м³/ч. Более продвинутые фильтры с синтетическим материалом и активированным углем (угольные) лучше задерживают запахи лаков и пропиток, но их сопротивление выше.
Важно учитывать, что фильтр со временем забивается пылью. Пропускная способность чистого фильтра падает на 30–40% уже после 10–15 часов активной работы в столярной мастерской. Поэтому конструкция должна предусматривать возможность быстрой замены фильтрующего элемента. Оптимально использовать фильтр с готовым пластиковым каркасом, который оснащен резиновым уплотнителем по периметру — это герметизирует систему.
Пошаговое изготовление корпуса и сборка
Корпус системы изготавливается из листовой фанеры толщиной 12–15 мм или из листового ПВХ. Выбор материала зависит от доступности инструмента: фанеру проще обрабатывать ручным электроинструментом, а пластик легче и не боится влаги. Размеры корпуса рассчитываются индивидуально под габариты конкретного фильтра и вентилятора.
Корпус представляет собой прямоугольную коробку с двумя отсеками: входным (грязным) и выходным (чистым). С одной стороны корпуса монтируется вентилятор, который крепится к фланцу. С противоположной стороны располагается посадочное место для фильтра. Воздух поступает через заборную решетку, затем проходит через фильтр, после чего втягивается вентилятором и выбрасывается через выходной патрубок обратно в помещение.
Требования к герметизации
Главная техническая сложность — обеспечить полную герметичность стыков. Если негерметичность присутствует, пыль будет просачиваться мимо фильтра, сводя на нет эффективность очистки. Все швы фанерного корпуса рекомендуется проклеивать силиконовым герметиком или акриловой лентой. Уплотнители для фильтра выполняются из поролона толщиной 10–15 мм или из автомобильного резинового уплотнителя для дверей. Фильтр должен вставляться в паз с натягом, без люфтов.
Стык между вентилятором и корпусом также нуждается в герметизации. Лучше всего использовать гофрированный алюминиевый воздуховод диаметром 125 мм: он плотно садится на патрубок вентилятора и крепится к корпусу через переходной фланец. Использование тканевой изоленты и скотча недопустимо — вибрация вентилятора быстро разрушает такое соединение.
Электрическая часть
Канальный вентилятор подключается к сети 220 Вольт. Обязательно установить выключатель в разрыв фазного провода и, желательно, варистор для защиты от скачков напряжения. Если система работает в зоне с повышенной влажностью или рядом с окрасочными материалами, электрическая часть должна быть выполнена с классом защиты IP44. Скорость вращения можно регулировать с помощью диммера для асинхронных двигателей (не путать с диммерами для ламп накаливания). Это позволяет снижать шум и адаптировать производительность под конкретный вид работ.
Расчет производительности и эффективности
Правильный расчет производительности — залог того, что система не будет бесполезной. Например, мастерская объемом 80 кубических метров (25 квадратных метров с высотой потолка 3,2 метра). Для удаления мелкодисперсной пыли требуется кратность воздухообмена не менее 5. Умножаем 80 на 5, получаем 400 м³/ч. Это необходимая производительность вентилятора при условии чистого фильтра. С учетом сопротивления фильтра (которое снижает реальную производительность на 25–35%) стоит выбирать вентилятор с номиналом 500–550 м³/ч на холостом ходу.
Эффективность улавливания пыли размером 5 микрон для качественного салонного фильтра класса F8 составляет около 85–90%. Это означает, что через 10 минут работы в помещении объемом 80 кубов концентрация пыли снизится примерно в 4–5 раз. Для грубой фракции (крупные опилки и стружка) эффективность выше 99%. Система не заменяет местный отсос от станков (стружкоотсос), но она критически важна для улавливания именно взвешенной в воздухе пыли, которую не видно глазом, но которая наиболее опасна для здоровья.
Эксплуатация и обслуживание системы
Регулярность обслуживания напрямую влияет на долговечность оборудования. Фильтр необходимо менять при падении производительности. Признак забитого фильтра — заметное снижение потока воздуха на выходе и нагрев корпуса вентилятора. В среднем, при 8-часовой рабочей неделе, ресурс одного автомобильного фильтра составляет 2–3 месяца. Не допускается промывка и повторное использование дешевых бумажных фильтров: они разрушаются при намокании и теряют свои свойства.
Выбор качественных фильтрующих материалов напрямую определяет ресурс и безопасность. Периодически стоит проверять состояние уплотнений. Если на выходном патрубке появляется черный налет, это указывает на утечку пыли. В таких случаях нужно проверить герметизацию вокруг фильтра и состояние самого корпуса. Вентилятор нуждается в чистке лопастей каждые 6 месяцев, так как на них оседает жирная пыль от пропиток и лаков, вызывая дисбаланс и повышенный шум.
Преимущества и ограничения конструкции
Основной плюс такой самодельной системы — низкая стоимость (2–4 тысячи рублей) по сравнению с заводскими воздухоочистителями для мастерских. Она проста в ремонте и комплектующие доступны в любом автомагазине или строительном гипермаркете. Однако важно понимать ограничения: система не предназначена для улавливания горячих искр, частиц металла или химически агрессивной пыли. Она также создает заметный шум — около 50–55 децибел, что сравнимо с работой негромкого пылесоса. Если мастерская находится в жилом доме, понадобится дополнительная звукоизоляция корпуса из вспененного полиэтилена или минеральной ваты.
Сравнение с промышленными решениями
Промышленные фильтровальные установки используют многоступенчатую очистку: циклон для отделения крупной стружки и рукавные фильтры для мелкодисперсной пыли. Самодельная система из канального вентилятора и автомобильного фильтра заменяет лишь вторую ступень. Поэтому ее следует рассматривать как дополнительное средство защиты, а не как полноценную замену вытяжке от станков. Оптимальная стратегия — использование местного отсоса непосредственно у станка (например, через циклон с 50-литровой бочкой) и установка описанного воздухоочистителя под потолком для общей рециркуляции.
Модернизация и доработка
Опытные пользователи часто модифицируют систему, устанавливая два фильтра последовательно: механический (грубый) и угольный (тонкий). Первый задерживает крупные частицы, второй — летучие органические соединения от лаков. Такая схема требует более мощного вентилятора (от 600 м³/ч). Также практикуется установка таймера для автоматического отключения через 30–60 минут после окончания работы, что позволяет окончательно очистить воздух уже без присутствия мастера.
Выводы и практические рекомендации
Самодельная система очистки воздуха из канального вентилятора и автомобильного фильтра — это рабочее, технически обоснованное решение для компактной мастерской. При грамотной сборке и соблюдении герметичности она эффективно снижает концентрацию вредной древесной пыли. При выборе компонентов следует ориентироваться на совместимость по давлению и производительности, не экономя на фильтрах класса F8 и выше. Установка системы в верхней зоне помещения, с направлением выходного потока в сторону рабочей зоны, дополнительно улучшает циркуляцию и ускоряет очистку.
При всех своих преимуществах такая конструкция не гарантирует полной безопасности без средств индивидуальной защиты. Респиратор класса FFP3 остается обязательным элементом экипировки на время выполнения пыльных операций. Система лишь снижает фоновую концентрацию, давая возможность дышать чистым воздухом в перерывах между работой и ускоряя проветривание помещения. Соблюдение этих принципов позволяет создать по-настоящему безопасное и комфортное рабочее место.
Сводная таблица данных
В таблице ниже приведены ключевые параметры самодельной системы очистки воздуха, основанные исключительно на данных из статьи. Данные структурированы для сравнения характеристик компонентов, расчета производительности и классификации фильтров.
| Параметр | Значение / Характеристика | Примечание (из текста статьи) |
|---|---|---|
| Характеристики помещения (мастерской) | ||
| Площадь мастерской | 20–30 м² | Рекомендуемая площадь для расчета кратности воздухообмена. |
| Объем мастерской (пример) | 80 м³ | Расчетный пример: 25 м² с высотой потолка 3,2 метра. |
| Требуемая кратность воздухообмена | 4–6 полных объемов в час (рекомендуемая); не менее 5 (для расчета) | Для удаления мелкодисперсной пыли. |
| Параметры канального вентилятора | ||
| Требуемая производительность (при нулевом сопротивлении) | 250–400 м³/ч (рекомендуемая); 500–550 м³/ч (с учетом запаса на сопротивление фильтра) | Для объема 80 м³ и кратности 5 требуется 400 м³/ч. С учетом потерь (25-35%) выбран запас. |
| Рабочее статическое давление (противодавление) | 60–100 Па | Необходимо для преодоления сопротивления фильтра. |
| Рекомендуемый диаметр воздуховода | 125 мм или 160 мм | Модели диаметром 100 мм обладают слабым напором. |
| Примеры серий | «Вентс», «Systemair» | Канальные вентиляторы для круглых воздуховодов. |
| Параметры автомобильного фильтра | ||
| Площадь поверхности стандартного фильтра | 0,12–0,16 м² | Для фильтров ВАЗ, Toyota, Renault. |
| Класс фильтрации (EN779) | от F5 до F9 | Способность задерживать до 95% частиц размером 0,3–1 мкм. |
| Эффективность улавливания (для F8) | 85–90% (для частиц 5 мкм); >99% (для грубой фракции) | Данные для качественного салонного фильтра класса F8. |
| Размеры улавливаемых частиц | от 0,3 до 1 микрона (класс фильтра); 5–100 микрон (основная фракция столярной пыли) | Фильтр избыточно эффективен для столярной пыли. |
| Падение пропускной способности | на 30–40% | После 10–15 часов активной работы. |
| Ресурс фильтра | 2–3 месяца | При 8-часовой рабочей неделе. |
| Расчет производительности (пример из статьи) | ||
| Необходимая производительность (нетто) | 400 м³/ч | 80 м³ × 5 (кратность) = 400 м³/ч. |
| Потери на сопротивлении фильтра | 25–35% | Снижение реальной производительности. |
| Требуемый номинал вентилятора (с запасом) | 500–550 м³/ч | На холостом ходу, для компенсации потерь. |
| Снижение концентрации пыли | в 4–5 раз | Через 10 минут работы в помещении 80 м³. |
| Сравнение с промышленными решениями | ||
| Стоимость самодельной системы | 2–4 тысячи рублей | По сравнению с десятками тысяч рублей за промышленные. |
| Уровень шума | 50–55 децибел | Сравнимо с негромким пылесосом. |
| Назначение | Дополнительное средство защиты (вторая ступень очистки) | Заменяет только ступень фильтрации мелкодисперсной пыли, не заменяя стружкоотсос. |
| Параметры модернизации (два фильтра) | ||
| Требуемая производительность вентилятора | от 600 м³/ч | Для системы с последовательным фильтром: механический + угольный. |
Частые вопросы по теме (FAQ)
Какой канальный вентилятор подойдет для самодельной системы очистки воздуха?
Необходим канальный вентилятор, способный создавать статическое давление 60–100 Па при работе с фильтром. Рекомендуемая производительность — 250–400 м³/ч при нулевом сопротивлении, но с учетом противодавления от фильтра стоит выбирать модель с номиналом 500–550 м³/ч на холостом ходу. Подойдут канальные вентиляторы серии «Вентс» или «Systemair» для круглых воздуховодов диаметром 125 или 160 мм. Использовать компьютерные кулеры или бытовые осевые вентиляторы нельзя — они не создадут достаточного напора.
Какой автомобильный фильтр лучше выбрать и как часто его менять?
Оптимально использовать салонный фильтр класса F8 по стандарту EN779 с площадью поверхности 0,12–0,16 м². Такой фильтр задерживает до 85–90% частиц размером 5 микрон. Для защиты от запахов лаков можно взять угольный фильтр, но его сопротивление выше. Важно выбирать фильтр с пластиковым каркасом и резиновым уплотнителем по периметру для герметизации. При 8-часовой рабочей неделе ресурс фильтра составляет 2–3 месяца — его необходимо менять при заметном снижении потока воздуха и нагреве корпуса вентилятора. Не допускается промывка и повторное использование дешевых бумажных фильтров.
Какой должна быть герметизация корпуса, чтобы пыль не просачивалась мимо фильтра?
Все швы фанерного корпуса (из фанеры 12–15 мм) необходимо проклеивать силиконовым герметиком или акриловой лентой. Для уплотнения фильтра используйте поролон толщиной 10–15 мм или автомобильный резиновый уплотнитель для дверей — фильтр должен вставляться в паз с натягом, без люфтов. Стык между вентилятором и корпусом герметизируется гофрированным алюминиевым воздуховодом диаметром 125 мм через переходной фланец. Использование тканевой изоленты и скотча недопустимо, так как вибрация вентилятора быстро разрушает такие соединения.
Как рассчитать производительность системы для моей мастерской?
Для столярной мастерской площадью 20–30 м² рекомендуется кратность воздухообмена 4–6 полных объемов воздуха в час. Пример: для помещения объемом 80 м³ (25 м² с высотой потолка 3,2 м) умножаем 80 на 5 и получаем 400 м³/ч — это необходимая производительность при чистом фильтре. С учетом того, что сопротивление фильтра снижает реальную производительность на 25–35%, выбирайте вентилятор с номиналом 500–550 м³/ч на холостом ходу. Эффективность улавливания пыли размером 5 микрон для фильтра класса F8 составляет 85–90%, что за 10 минут работы снижает концентрацию пыли в 4–5 раз.
Может ли такая система заменить промышленный стружкоотсос?
Нет, самодельная система не заменяет местный отсос от станков (стружкоотсос). Она выполняет роль второй ступени очистки — улавливает взвешенную в воздухе мелкодисперсную пыль, которую не видно глазом. Промышленные установки используют многоступенчатую очистку: циклон для крупной стружки и рукавные фильтры для мелкой пыли. Оптимальная стратегия — использовать местный отсос у станка (например, через циклон с бочкой) и дополнительно установить описанный воздухоочиститель под потолком для общей рециркуляции воздуха. Даже с этой системой респиратор класса FFP3 остается обязательным на время пыльных работ.
