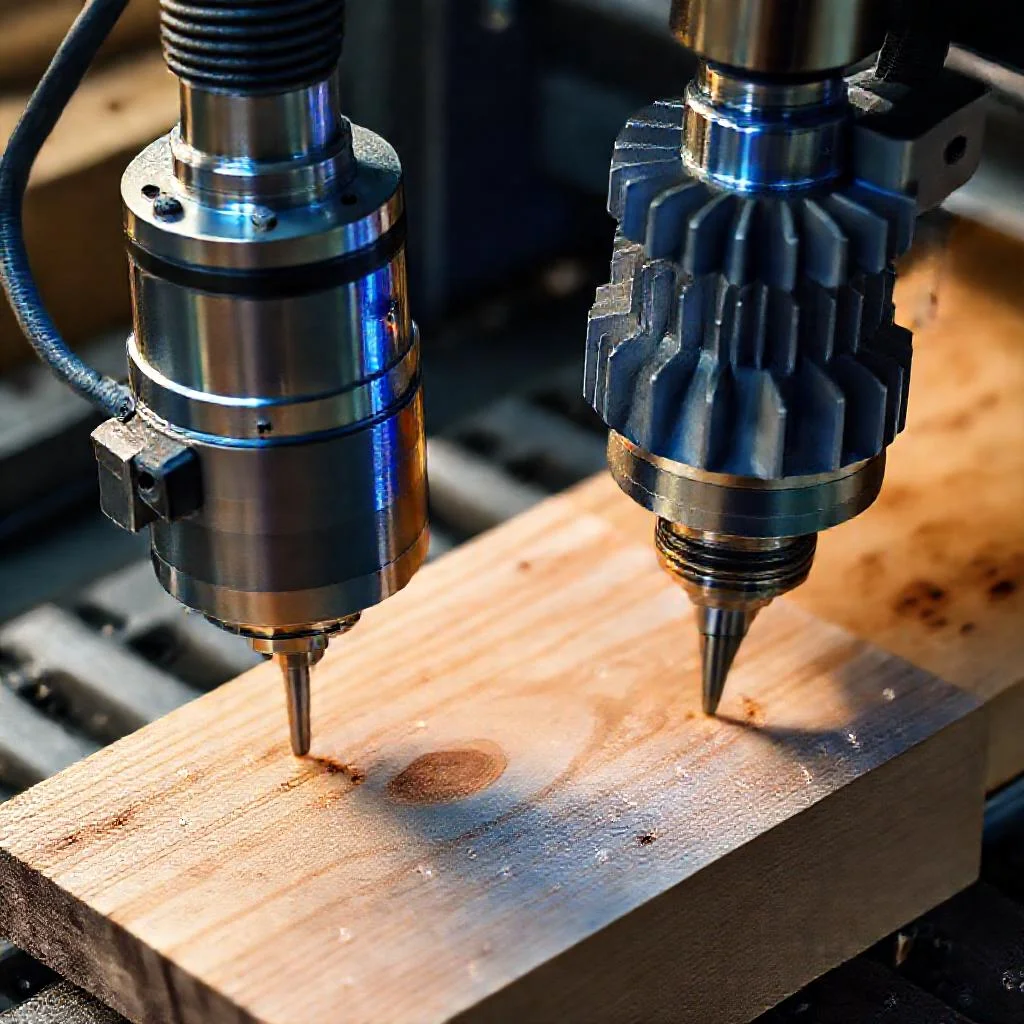

Шпиндель для ЧПУ станка: водяное или воздушное охлаждение при работе с деревом
Выбор системы охлаждения шпинделя — одно из ключевых решений при сборке или модернизации фрезерного станка с ЧПУ. Для обработки древесины этот выбор имеет свою специфику, отличную от работы с металлом или камнем. Дерево — анизотропный и абразивный материал, выделяющий смолу и пыль. Разберем два основных типа охлаждения с точки зрения физики процессов, ресурса и практической применимости для деревообработки.
Принципиальные различия систем охлаждения
Воздушное охлаждение основано на принудительном обдуве корпуса шпинделя крыльчаткой, закрепленной непосредственно на валу. Водяное охлаждение использует циркуляцию жидкости (вода с антифризом или специальный концентрат) через рубашку статора, тепло отводится во внешний радиатор. Разница не только в эффективности, но и в конструкции подшипникового узла: воздушные шпиндели, как правило, имеют закрытые подшипники, водяные — открытые, с масляным туманом для смазки.
Конструктивные особенности и физика отвода тепла
Тепло, выделяемое обмотками статора и трением подшипников, должно отводиться с одинаковой эффективностью и при холостом ходу, и под нагрузкой. Удельная теплоемкость воды примерно в 4,2 кДж/(кг·К), у воздуха — около 1,0 кДж/(кг·К), но главное преимущество жидкостного охлаждения — плотность теплоносителя. Вода забирает тепло в 25-30 раз эффективнее того же объема воздуха. Для деревообработки, где типичные обороты составляют 12 000 – 24 000 об/мин, нагрев шпинделя при длительном фрезеровании твердых пород (дуб, бук, ясень) может достигать критических значений.
Плюсы и минусы шпинделя с водяным охлаждением
Преимущества для обработки дерева
- Стабильность температуры. Система жидкостного охлаждения позволяет удерживать корпус шпинделя в диапазоне 30-40°C даже при 8-часовой непрерывной работе. Это критически важно для сохранения зазора в подшипниках. Нагрев свыше 60°C приводит к расширению внутреннего кольца, что в сочетании с древесной пылью ускоряет износ.
- Низкий уровень шума. Единственный источник шума в водяном шпинделе — это сам двигатель и работа подшипников. Нет турбулентного свиста крыльчатки, который особенно раздражает в домашних мастерских. Уровень шума редко превышает 55-60 дБ, что сопоставимо с работой офисного кондиционера.
- Возможность длительной работы на низких оборотах. При фрезеровании мягких пород (сосна, липа) или использовании больших фрез (диаметр от 12 мм) оператору требуется снижать обороты до 8 000-10 000 об/мин. В воздушном шпинделе при падении оборотов резко падает производительность вентилятора, что вызывает перегрев. Водяная рубашка отводит тепло вне зависимости от частоты вращения вала.
- Меньшее биение на высоких оборотах. Конструкция водяных шпинделей (особенно серии GD и ATC) предусматривает прецизионные подшипники класса P4 и P5, что обеспечивает радиальное биение цанги не более 0.003-0.005 мм. Чистота обработки шпона или фанеры напрямую зависит от этого параметра.
Недостатки водяного охлаждения
- Необходимость внешнего контура. Требуется насос, радиатор (автомобильный или промышленный), расширительный бачок и вентилятор обдува. Типичный расход теплоносителя для шпинделя мощностью 2.2 кВт составляет 6-8 литров в минуту. Система занимает место и требует обслуживания — замены жидкости раз в 6-12 месяцев.
- Риск протечки. Даже при качественных уплотнениях существует вероятность разрыва шланга или ослабления фитингов. Попадание воды на электронику или в подшипниковый узел приводит к дорогостоящему ремонту. Для деревообработки этот риск усугубляется возможностью коробления заготовки при попадании влаги.
- Инерционность выхода на режим. После зимы или длительного простоя систему нужно прогревать, циркулируя теплую воду отдельно, чтобы избежать конденсата на холодной рубашке статора. Конденсат, смешанный с древесной пылью, образует абразивную пасту.
- Стоимость. Качественный водяной шпиндель (например, HSD или Colombo) стоит на 30-50% дороже аналога с воздушным охлаждением такой же мощности. Бюджетные китайские модели часто имеют плохо отбалансированную крыльчатку помпы, что создает вибрацию.
Плюсы и минусы шпинделя с воздушным охлаждением
Сильные стороны при работе с деревом
- Автономность и компактность. Нет внешних блоков, шлангов и помп. Шпиндель полностью готов к работе после подключения частотного преобразователя. Это идеальный вариант для портативных станков и мастерских с ограниченным пространством.
- Отсутствие рискованной гидравлики. Воздушное охлаждение полностью исключает протечки. Для небольших производств, где станок работает неполный день, это надежный и беспроблемный вариант.
- Простота обслуживания. Единственная операция — продувка корпуса сжатым воздухом для удаления пыли, скопившейся между ребрами радиатора. Это занимает 1-2 минуты. Не требуется замена антифриза или контроль уровня жидкости.
- Доступная цена. Начальная стоимость воздушных шпинделей (например, серия ER11 или ER16) значительно ниже. Для домашнего станка под фанеру или сосну это экономически оправдано.
Слабые стороны воздушного охлаждения
- Зависимость охлаждения от оборотов. Крыльчатка вентилятора закреплена на валу. На холостом ходу при 24 000 об/мин поток воздуха избыточен, но при снижении оборотов до 8 000 об/мин (работа с большими фрезами по дереву) интенсивность обдува падает катастрофически. При длительном фрезеровании твердых пород на низких оборотах шпиндель гарантированно уходит в тепловую защиту или выходит из строя.
- Высокий уровень шума. Свист крыльчатки на максимальных оборотах достигает 80-85 дБ, что превышает допустимые нормы для жилых помещений. Без средств индивидуальной защиты работать невозможно.
- Забивание радиатора. Древесная пыль, особенно мелкая фракция (шлак от фанеры), набивается между ребрами корпуса, образуя плотный войлок. Это резко снижает теплоотдачу. Ребра приходится чистить металлической щеткой каждые 20-30 часов работы.
- Проблемы с подшипниками. Из-за постоянного перегрева (рабочая температура корпуса часто превышает 50-70°C) смазка в закрытых подшипниках высыхает быстрее. Ресурс подшипников в воздушных шпинделях обычно на 30-40% меньше, чем в водяных аналогах.
Практические рекомендации для выбора под дерево
Для обработки дерева решающим фактором является не столько тип охлаждения, сколько температурный режим работы подшипников. Древесная пыль не так агрессивна, как абразив (металл или камень), но она способна впитывать влагу и смазку, образуя вязкую эмульсию. Поэтому для станка, работающего с деревом каждый день более 4-6 часов, водяное охлаждение предпочтительнее.
Воздушный шпиндель оправдан в следующих сценариях: фрезерование только мягких пород (сосна, тополь) на высоких оборотах (18 000-24 000 об/мин), короткие сессии (до 1-2 часов), работа в хорошо вентилируемом помещении или на открытом воздухе, где шум не критичен. Типичный пример — гравировка или выборка пазов в мягкой древесине.
Водяной шпиндель необходим, если планируется фрезерование твердой древесины (дуб, граб, клен), работа толстыми фрезами на низких оборотах (8 000-14 000 об/мин), изготовление мебельного щита, где важна точность позиционирования, или длительные смены (8-12 часов). В этом случае затраты на организацию водяного контура (около 5000-7000 рублей для системы на базе автомобильного радиатора) окупаются за счет увеличения ресурса подшипников в 2-3 раза.
Невозможно однозначно утверждать, что один тип охлаждения абсолютно лучше другого для любой задачи по дереву. Выбор диктуется режимом резания, бюджетом и требованиями к точности. Каждый из вариантов имеет строго определенную область применения, и игнорирование физических ограничений системы охлаждения приводит к преждевременному выходу шпинделя из строя.
Сводная таблица данных
Ниже представлена сравнительная таблица характеристик, преимуществ и недостатков шпинделей с водяным и воздушным охлаждением применительно к обработке древесины. Все данные строго соответствуют информации из приведенной статьи.
| Параметр / Характеристика | Шпиндель с водяным охлаждением | Шпиндель с воздушным охлаждением |
|---|---|---|
| Принцип охлаждения | Циркуляция жидкости (вода с антифризом или специальный концентрат) через рубашку статора, тепло отводится во внешний радиатор. | Принудительный обдув корпуса крыльчаткой, закрепленной непосредственно на валу. |
| Конструкция подшипникового узла | Как правило, открытые подшипники, с масляным туманом для смазки. | Как правило, закрытые подшипники. |
| Эффективность отвода тепла (по сравнению с воздухом) | Вода забирает тепло в 25-30 раз эффективнее того же объема воздуха (удельная теплоемкость воды ~4,2 кДж/(кг·К), воздуха ~1,0 кДж/(кг·К), ключевое преимущество — плотность). | Базовая (эффективность ниже из-за физических свойств воздуха). |
| Зависимость охлаждения от оборотов | Не зависит. Водяная рубашка отводит тепло вне зависимости от частоты вращения вала. | Критически зависит. При падении оборотов (до 8 000 об/мин) интенсивность обдува падает катастрофически, вызывая перегрев. |
| Стабильность температуры корпуса | Позволяет удерживать корпус в диапазоне 30-40°C даже при 8-часовой непрерывной работе. Нагрев свыше 60°C критичен для подшипников. | Рабочая температура корпуса часто превышает 50-70°C из-за постоянного перегрева. |
| Уровень шума | Низкий. Редко превышает 55-60 дБ (сопоставимо с офисным кондиционером). | Высокий. Свист крыльчатки на максимальных оборотах достигает 80-85 дБ. |
| Работа на низких оборотах | Возможна длительная работа на 8 000-10 000 об/мин без риска перегрева. | Проблемная. При снижении оборотов до 8 000 об/мин интенсивность обдува падает, шпиндель может уйти в тепловую защиту или выйти из строя. |
| Точность / Биение | Меньшее биение на высоких оборотах. Радиальное биение цанги не более 0.003-0.005 мм (благодаря прецизионным подшипникам класса P4 и P5). | Не указано (явных преимуществ по точности в статье нет). |
| Автономность и компактность | Требуется внешний контур (насос, радиатор, расширительный бачок, вентилятор обдува). Система занимает место. | Полностью автономен и компактен. Готов к работе после подключения частотного преобразователя. Идеален для портативных станков. |
| Сложность обслуживания | Требует обслуживания — замены жидкости раз в 6-12 месяцев, контроля уровня. | Простота. Единственная операция — продувка корпуса сжатым воздухом (1-2 минуты). Не требует замены антифриза. |
| Риски при эксплуатации | Риск протечки (разрыв шланга, ослабление фитингов). Попадание воды на электронику или подшипники ведет к дорогому ремонту. Возможность коробления заготовки при попадании влаги. Инерционность выхода на режим (риск конденсата). | Забивание радиатора древесной пылью (каждые 20-30 часов работы требуется чистка металлической щеткой). |
| Ресурс подшипников | Выше. Ресурс подшипников в водяных шпинделях обычно на 30-40% больше, чем в воздушных аналогах. | Ниже. Из-за перегрева смазка в закрытых подшипниках высыхает быстрее. Ресурс на 30-40% меньше, чем у водяных. |
| Стоимость | Качественный водяной шпиндель (HSD, Colombo) стоит на 30-50% дороже воздушного аналога такой же мощности. Затраты на организацию водяного контура ~5000-7000 рублей. | Начальная стоимость значительно ниже (например, серия ER11 или ER16). Экономически оправдана для домашних станков. |
| Рекомендуемый сценарий использования для дерева | Фрезерование твердой древесины (дуб, граб, клен); работа толстыми фрезами на низких оборотах (8 000-14 000 об/мин); изготовление мебельного щита; длительные смены (8-12 часов); ежедневная работа более 4-6 часов. | Фрезерование только мягких пород (сосна, тополь) на высоких оборотах (18 000-24 000 об/мин); короткие сессии (до 1-2 часов); работа в хорошо вентилируемом помещении; гравировка или выборка пазов в мягкой древесине. |
Частые вопросы по теме (FAQ)
Почему для обработки дерева водяное охлаждение считается предпочтительнее воздушного при длительных сменах?
При длительной работе (более 4-6 часов в день) водяное охлаждение обеспечивает стабильную температуру корпуса шпинделя в диапазоне 30-40°C. Это критически важно для сохранения зазора в подшипниках, так как нагрев свыше 60°C приводит к их ускоренному износу в сочетании с древесной пылью. Водяная рубашка отводит тепло вне зависимости от частоты вращения вала, в то время как эффективность воздушного охлаждения резко падает при снижении оборотов, что неизбежно при фрезеровании твердых пород дерева (дуб, бук, ясень).
В каких случаях при работе с деревом оправдан выбор воздушного шпинделя?
Воздушный шпиндель оправдан при фрезеровании только мягких пород (сосна, тополь) исключительно на высоких оборотах (18 000-24 000 об/мин), при коротких сессиях работы (до 1-2 часов) и в хорошо вентилируемом помещении, где высокий уровень шума (80-85 дБ) не критичен. Типичный пример — гравировка или выборка пазов в мягкой древесине.
Какой шпиндель обеспечивает меньший уровень шума и почему это важно для домашней мастерской?
Водяной шпиндель обеспечивает значительно более низкий уровень шума, который редко превышает 55-60 дБ. Это сопоставимо с работой офисного кондиционера. Единственный источник шума — это двигатель и подшипники. В отличие от него, воздушный шпиндель на максимальных оборотах создает свист крыльчатки, достигающий 80-85 дБ, что превышает допустимые нормы для жилых помещений и делает работу без средств индивидуальной защиты невозможной.
Почему водяное охлаждение лучше подходит для фрезерования дерева на низких оборотах (8 000-14 000 об/мин)?
При фрезеровании твердой древесины толстыми фрезами используются низкие обороты (8 000-14 000 об/мин). В воздушном шпинделе крыльчатка вентилятора закреплена на валу, и при падении оборотов интенсивность обдува катастрофически падает, что ведет к перегреву. Водяная рубашка, напротив, отводит тепло независимо от частоты вращения вала, что делает водяной шпиндель необходимым для длительного фрезерования дуба, граба или клена на низких оборотах.
В чем заключается главный недостаток водяного охлаждения, связанный с обслуживанием?
Главный недостаток — необходимость обслуживания внешнего контура. Требуется насос, радиатор, расширительный бачок и вентилятор обдува. Система требует замены жидкости раз в 6-12 месяцев. Кроме того, существует риск протечки шлангов или фитингов, что может привести к попаданию воды на электронику или короблению деревянной заготовки. Водяной шпиндель также стоит на 30-50% дороже воздушного аналога такой же мощности.
