Система хранения French Cleat: инженерный подход к организации мастерской

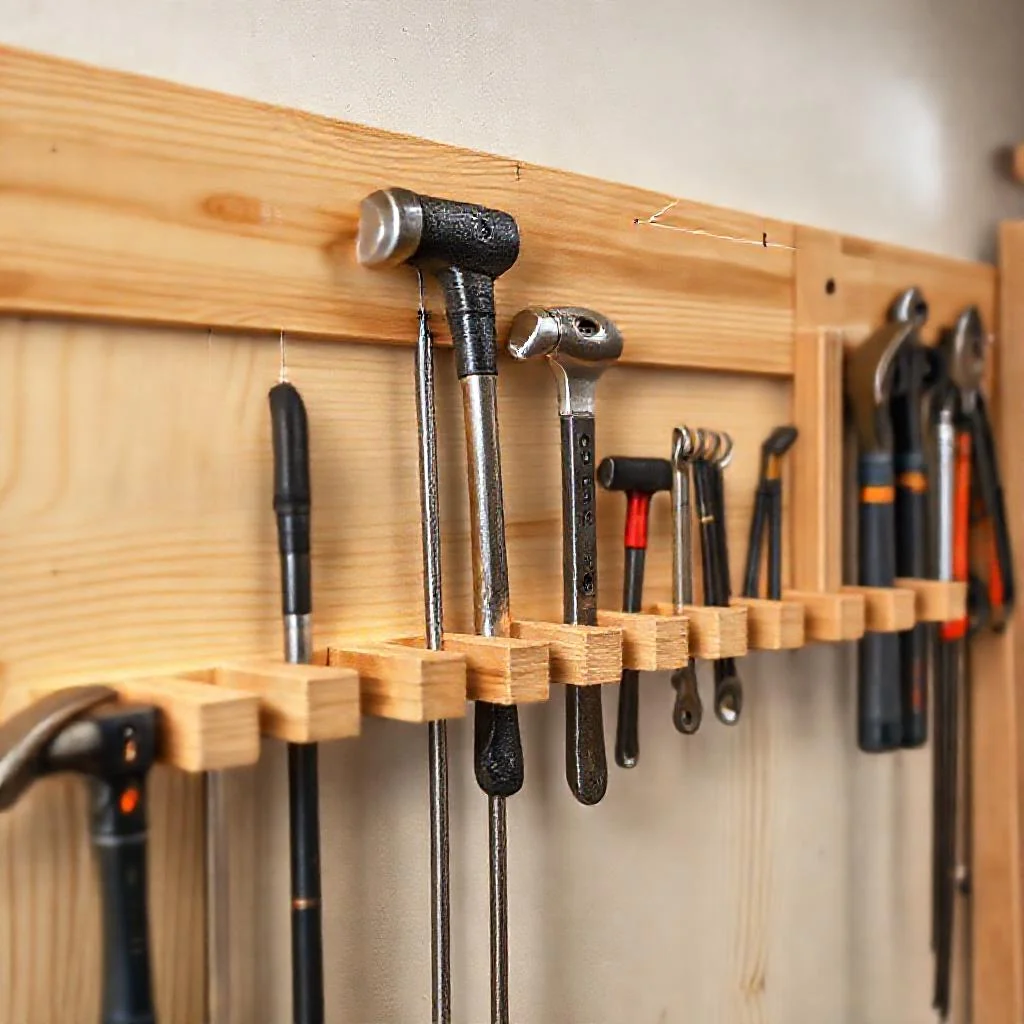

Система French Cleat, известная также как французская планка или рейка, представляет собой модульную конструкцию для настенного хранения инструмента и оснастки. В отличие от стационарных стеллажей или перфорированных панелей (pegboard), эта система использует принцип взаимного зацепа двух скошенных направляющих. Одна планка крепится к стене, вторая — к задней стенке инструментального органайзера, полки или держателя. Простота геометрии обеспечивает высокую надежность фиксации и мгновенную переконфигурацию рабочего пространства без использования крепежа.
Геометрия запила: угол и его обоснование
Ключевым элементом конструкции является угол запила торцов планок. Технически правильным и общепринятым стандартом считается угол в 45 градусов. Этот угол обеспечивает оптимальный баланс между несущей способностью и удобством монтажа/демонтажа.
- Механика зацепа: При угле 45° вектор силы тяжести раскладывается на две равные составляющие: одна прижимает планку к стене, другая направлена вниз вдоль скоса. Это создает эффект самозаклинивания. Чем тяжелее инструмент, тем сильнее планка прижимается к базовой рейке.
- Допустимые отклонения: Угол менее 45° (например, 35°) сделает систему менее чувствительной к вертикальной нагрузке — полки будут выскальзывать при малейшем подъеме. Угол более 45° (60°) увеличивает несущую способность, но резко усложняет снятие органайзера: его придется поднимать почти вертикально, что неудобно для тяжелых ящиков.
- Точность исполнения: Допуск на угол запила составляет ±1°. Разница в 2–3 градуса между парными планками приводит к точечному контакту, а не к распределению нагрузки по всей плоскости. Это снижает допустимый вес в 2–3 раза.
Размеры и расчет несущей способности
Эффективность French Cleat напрямую зависит от пропорций планки. Существует три стандартных типоразмера, которые диктуются толщиной материала и ожидаемой нагрузкой.
Габариты базовой планки (стеновой рейки)
- Легкая система (до 15 кг/погонный метр): Ширина планки — 50–60 мм, толщина фанеры — 12 мм. Шаг крепления к стене — 400–500 мм. Используется для отверток, молотков и мелкой ручной оснастки.
- Средняя система (15–40 кг/п.м): Ширина — 75–90 мм, толщина — 18–21 мм (фанера или OSB-3). Шаг крепления — 300–400 мм. Оптимально для электрического инструмента (шуруповерты, лобзики) и средних полок.
- Тяжелая система (от 40 до 100+ кг/п.м): Ширина — 100–120 мм, толщина — 24–27 мм (только березовая фанера или массив). Шаг крепления — 200–250 мм каждая точка. Применяется для хранения крупногабаритных ящиков, циркулярных пил, пневмоинструмента.
Глубина запила и зазор
При расчете ширины планки важно учитывать «плечо» — расстояние от стены до начала скоса. Классическая формула: общая ширина делится на две равные части — вертикальную стенку и скос. Например, для планки шириной 100 мм: вертикальная часть (стенка) — 50 мм, скос (горизонтальная проекция) — 50 мм. Это обеспечивает контакт по всей длине скоса.
Минимальный зазор между верхним торцем навесного модуля и нижней частью скоса стенной рейки должен составлять 2–3 мм. Отсутствие зазора приведет к заклиниванию при перепадах влажности (набухание фанеры). Излишний зазор (более 5 мм) создаст люфт и дребезжание инструмента при работе.
Материалы и их влияние на кинематику
Выбор материала для планок — не просто вопрос бюджета. Это фактор, определяющий долговечность всей системы. Французская планка работает на сдвиг и на смятие волокон.
- Березовая фанера ФК / ФСФ: Эталонный материал. Многослойная структура равномерно распределяет точечную нагрузку. Срез под 45° дает ровную кромку без сколов, если использовать пилу с мелким зубом (TPI 10–12). Толщина 18 мм — стандарт для мастерской.
- HPL-пластик (компакт-ламинат): Используется во влажных помещениях и пищевых производствах. Не дает сколов, не впитывает влагу, но требует алмазного диска для резки. Из-за гладкости поверхности требует дополнительной фиксации от бокового смещения.
- МДФ: Только для легких и декоративных систем. Волокнистая структура МДФ имеет низкую прочность на скалывание по кромке. При нагрузке более 10 кг на точку крепления скос МДФ начинает крошиться.
- Сосна/ель (массив): Допустима только при условии, что планки выпилены радиальным распилом (волокна строго вертикально). Торцевые запилы из сосны дешевой категории (тангенциальный распил) расслаиваются при нагрузке.
Типовые ошибки монтажа и эксплуатации
Несмотря на внешнюю простоту, система French Cleat требует аккуратности на этапе изготовления. Наиболее частые ошибки приводят к травмоопасным ситуациям при падении тяжелого инструмента.
- Несовпадение длины скоса: Если на стеновой планке длина скоса 50 мм, а на навесной — 45 мм, происходит перекос. Вся нагрузка ложится на внешний край. Решение — обрабатывать обе планки одним проходом фрезы или строго выверенным калибром.
- Экономия на крепеже к стене: Использование дюбель-гвоздей для гипсокартона (грибков) под тяжелые системы. Динамическая нагрузка (при снятии/установке органайзера) вырывает такой крепеж. Для бетона и кирпича обязательны рамные анкерные болты 8×80 мм с шагом 300 мм.
- Игнорирование направления волокон: При запиле фанеры длинной стороной вдоль волокон наружного слоя планка получает максимальную прочность на изгиб. Поперечное расположение слоев снижает нагрузку до разрушения на 40%.
- Отсутствие блокировки от бокового сдвига: При использовании системы в передвижных мастерских (автофургоны, прицепы) горизонтальные вибрации сдвигают органайзеры вдоль стены. Решение — установка алюминиевого уголка-ограничителя по торцам направляющих.
Пример расчета: органайзер для тяжелого перфоратора
Рассмотрим практический кейс. Требуется изготовить навесную платформу для перфоратора весом 7 кг с габаритами 420×120×250 мм.
Материал: фанера 21 мм. Ширина планки — 90 мм. Угол — 45°. Длина органайзера — 500 мм. Необходимо убедиться, что система не разрушится при динамической нагрузке.
Площадь контакта скоса на одну планку: 500 мм (длина) × 90 мм (скос с учетом плеча) / √2 (поправка на угол) ≈ 3180 мм². Прочность березовой фанеры на сжатие вдоль волокон — около 30 МПа. Теоретическая разрушающая нагрузка — 9540 кг. Однако практический расчет ведется на сдвиг клеевого слоя. Коэффициент запаса для динамической нагрузки принимается равным 5. Допустимая нагрузка на крепление с учетом возможного вырыва крепежа из стены составит около 40–50 кг. Перфоратор в 7 кг — абсолютно безопасное применение для данного размера рейки.
Заключение по стандартизации угла и размеров
Французская планка — это не жесткий стандарт, а скорее задача на сопряжение. Мастеру не обязательно следовать конкретным миллиметрам, указанным выше, если обеспечена геометрическая идентичность парных планок. Однако соблюдение угла 45° как константы и толщины материала, пропорциональной массе, позволяет получить модульную систему, которая служит десятилетиями. Оптимальные размеры для универсальной мастерской: ширина планки 80 мм, угол 45°, толщина фанеры 18 мм, шаг крепежа 400 мм. Такая конфигурация покрывает 90% бытовых и полупрофессиональных задач по хранению ручного и электроинструмента.
Сводная таблица данных
В таблице ниже представлены сводные данные по геометрии, размерам и классификации системы French Cleat (французская планка) согласно тексту статьи. Данные структурированы по типоразмерам (легкая, средняя, тяжелая система), включают ключевые параметры (угол запила, толщина материала, несущая способность) и эталонный расчет для органайзера.
| Параметр / Тип системы | Легкая система | Средняя система | Тяжелая система |
|---|---|---|---|
| Нагрузка (кг/погонный метр) | до 15 кг/п.м | 15–40 кг/п.м | от 40 до 100+ кг/п.м |
| Ширина планки (мм) | 50–60 мм | 75–90 мм | 100–120 мм |
| Толщина материала (мм) | 12 мм (фанера) | 18–21 мм (фанера или OSB-3) | 24–27 мм (березовая фанера или массив) |
| Шаг крепления к стене (мм) | 400–500 мм | 300–400 мм | 200–250 мм |
| Угол запила (градусы) | 45° (стандарт, допуск ±1°) | ||
| Зазор между планками (мм) | 2–3 мм (минимальный); более 5 мм — недопустимо | ||
| Рекомендуемый материал | — | — | Березовая фанера ФК/ФСФ, HPL-пластик |
| Пример: органайзер для перфоратора 7 кг |
Материал: фанера 21 мм. Ширина планки: 90 мм. Угол: 45°. Длина органайзера: 500 мм. Площадь контакта скоса: ~3180 мм². Прочность фанеры на сжатие: ~30 МПа. Теоретическая разрушающая нагрузка: 9540 кг. Допустимая нагрузка (с запасом 5): 40–50 кг. |
||
| Оптимальные размеры для универсальной мастерской | Ширина планки: 80 мм, угол: 45°, толщина фанеры: 18 мм, шаг крепежа: 400 мм. | ||
Частые вопросы по теме (FAQ)
Какой оптимальный угол запила для French Cleat и почему?
Технически правильным стандартом является угол в 45 градусов. Этот угол обеспечивает оптимальный баланс между несущей способностью и удобством монтажа/демонтажа. При угле 45° вектор силы тяжести раскладывается на две равные составляющие, создавая эффект самозаклинивания: чем тяжелее инструмент, тем сильнее планка прижимается к базовой рейке.
Какие размеры планок и толщина фанеры нужны для хранения тяжелого инструмента?
Для тяжелой системы (от 40 до 100+ кг на погонный метр) рекомендуются следующие параметры: ширина планки — 100–120 мм, толщина — 24–27 мм (только березовая фанера или массив). Шаг крепления к стене должен составлять 200–250 мм на каждую точку. Такая конфигурация применяется для хранения крупногабаритных ящиков, циркулярных пил и пневмоинструмента.
Какой зазор нужно оставлять между стеновой и навесной планкой?
Минимальный зазор между верхним торцем навесного модуля и нижней частью скоса стенной рейки должен составлять 2–3 мм. Отсутствие зазора приведет к заклиниванию при перепадах влажности (набухание фанеры). Излишний зазор более 5 мм создаст люфт и дребезжание инструмента при работе.
Почему не рекомендуется использовать МДФ для изготовления планок?
МДФ подходит только для легких и декоративных систем, так как его волокнистая структура имеет низкую прочность на скалывание по кромке. При нагрузке более 10 кг на точку крепления скос МДФ начинает крошиться. Эталонным материалом считается березовая фанера ФК или ФСФ, которая равномерно распределяет точечную нагрузку.
Какой шаг крепежа рекомендован для универсальной мастерской?
Оптимальные размеры для универсальной мастерской: ширина планки 80 мм, угол 45°, толщина фанеры 18 мм, шаг крепежа 400 мм. Такая конфигурация покрывает 90% бытовых и полупрофессиональных задач по хранению ручного и электроинструмента.
