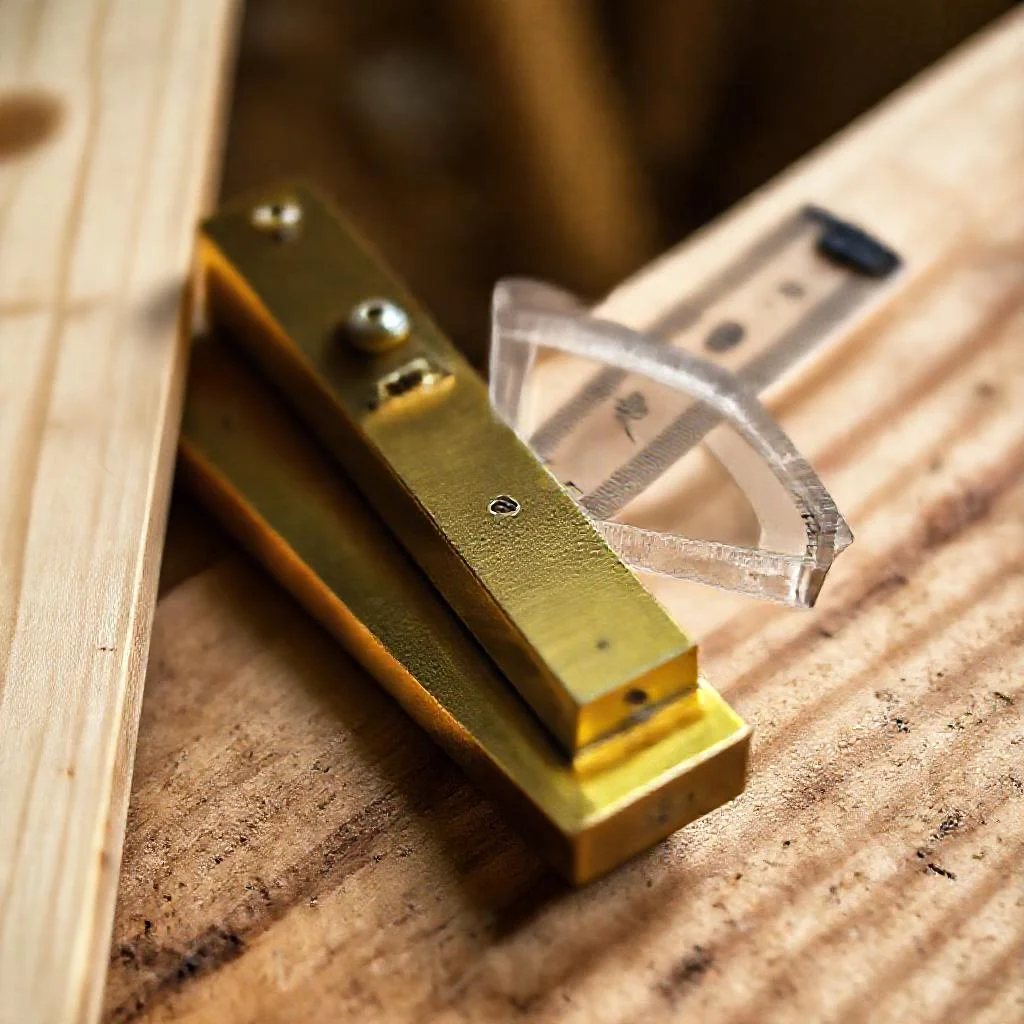

Столярная малка с транспортиром: назначение, конструкция и принцип работы
Столярная малка с транспортиром представляет собой специализированный измерительный и разметочный инструмент, предназначенный для точного определения, фиксации и переноса углов. В отличие от простого угольника, который работает только с прямыми углами 90°, малка позволяет работать с любым произвольным углом в диапазоне от 0 до 180 градусов. Наличие встроенного транспортира превращает этот инструмент из простого шаблона в полноценное измерительное устройство.
Конструктивно малка состоит из двух основных элементов: колодки (опорной планки) и пера (подвижной планки). Колодка изготавливается из твердых пород древесины (бук, граб) или ударопрочного пластика. Перо чаще всего стальное, с антикоррозийным покрытием. Между колодкой и пером расположен шарнирный узел с фиксатором, позволяющий жестко закрепить выбранный угол. Транспортир, как правило, нанесен на колодку или выполнен в виде отдельной вращающейся шкалы с нониусом для повышенной точности.
Основное преимущество данного инструмента — возможность однократного точного измерения угла на объекте с последующим переносом его на заготовку. Это исключает накопление погрешности, которая неизбежно возникает при использовании механических транспортиров и угломеров с последовательным снятием показаний.
Критерии выбора и устройство шкалы транспортира
Для профессиональной работы рекомендуется выбирать малки с транспортиром, имеющим цену деления не более 1 градуса. Инструменты с ценой деления 5 градусов пригодны только для черновых работ. Ключевым узлом является механизм фиксации пера. Надежный инструмент оснащается винтовым зажимом с барашком или эксцентриковым механизмом, обеспечивающим равномерное прижатие без смещения шарнира.
Современные модели часто имеют лазерную гравировку шкалы, которая не стирается со временем. Важно обратить внимание на нулевую отметку: при сведенных колодке и пере малка должна показывать 0° или 180° (в зависимости от конструкции). Любое отклонение от нуля свидетельствует о заводском браке или деформации инструмента после удара. Проверка точности проводится по эталонному угольнику 90°: если малка, выставленная на 90°, не совпадает с эталоном, инструмент непригоден для точных работ и подлежит замене.
Подготовка инструмента к работе и калибровка
Перед началом измерений необходимо убедиться в исправности инструмента. Шарнир должен двигаться плавно, без люфта и заеданий. Люфт в шарнире — это критический дефект, так как он делает невозможным повторяемый перенос угла с точностью до градуса. Калибровка малки с транспортиром производится следующим образом:
- Проверка нуля: Свести колодку и перо вплотную. Стрелка (или риска на шкале транспортира) должна указывать ровно на 0°. Допустимое отклонение — не более 0,5°, но для чистовой столярной работы желательно полное совпадение.
- Проверка прямого угла: Выставить угол 90° по шкале транспортира и зафиксировать перо. Приложить малку к эталонному угольнику. Между пером и эталоном не должно быть зазора на просвет.
- Устранение люфта: Если шарнир ослаб, следует подтянуть регулировочный винт. В большинстве качественных малок предусмотрена возможность регулировки силы прижатия шарнира.
Только после калибровки можно приступать к прямым измерениям. Игнорирование этапа проверки приводит к систематической ошибке, которая будет повторяться во всех угловых соединениях.
Методика измерения углов: порядок действий
Измерение угла на готовом изделии (стене, корпусе мебели, наличнике) требует аккуратности и понимания геометрии. Процесс измерения включает несколько последовательных операций:
1. Позиционирование колодки
Колодка малки плотно прижимается к одной из сторон измеряемого угла. Важно, чтобы опорная плоскость колодки полностью контактировала с поверхностью. Если колодка имеет упор (бортик), он также должен быть плотно прижат к кромке детали. Давление должно быть равномерным, без перекосов.
2. Установка пера по второй стороне
Перо малки поворачивается до полного соприкосновения со второй стороной угла. Нельзя прикладывать усилие, пытаясь «дожать» перо до поверхности — это приведет к деформации шарнира. Перо должно лишь слегка касаться плоскости, без натяга. Если между пером и поверхностью есть зазор более 0,5 мм, позиционирование следует повторить.
3. Фиксация угла
Плавно, без рывков, затягивается фиксирующий винт (барашек). При затяжке важно контролировать, чтобы перо не сместилось. После фиксации следует один раз провернуть малку, оторвав от поверхности, и снова приложить к углу. Если угол совпал, измерение выполнено верно.
4. Снятие показаний
Показания снимаются по шкале транспортира. В зависимости от конструкции, отсчет ведется либо по нониусу (для повышенной точности), либо по основной шкале. Важно различать внутренний и внешний угол. Если измеряется внутренний угол (меньше 180°), показания считываются по внутренней шкале. Для внешнего угла (выпуклого) — по внешней шкале. При работе с малкой без нониуса запись угла производится с точностью до целого градуса.
Перенос угла на заготовку: техника разметки
Перенос измеренного угла — это ключевая операция, определяющая качество будущего соединения. Главное правило: смещение точки опоры колодки относительно базовой кромки заготовки недопустимо. Технология переноса следующая:
- Фиксация малки: Запирающий механизм должен быть затянут до упора. Если перо имеет малейшую свободу хода, разметка будет неточной.
- Привязка к базе: Колодка малки прижимается к базовой кромке заготовки (обычно это линия, от которой ведется весь раскрой). Если базовая кромка неровная, ее предварительно выравнивают или используют малку с длинной колодкой для более точной опоры.
- Проведение линии: Остро заточенным карандашом или шилом проводится линия вдоль пера. Движение должно быть непрерывным, от себя, с постоянным нажимом. Если малка имеет режущую кромку на пере (для выполнения зареза), линия проводится сразу ножом.
При переносе угла для запила (например, для соединения на «ус») линия проводится на торце детали. Здесь важно учесть, что малка фиксируется не по всей длине пера, а только в точке касания. Поэтому для длинных заготовок необходимо делать несколько контрольных меток, а затем соединять их по линейке.
Ошибки при переносе и их последствия
Наиболее частая ошибка — смещение колодки при обводке пера. Когда мастер давит на перо, колодка может отходить от базовой кромки, и линия уходит в сторону. Вторая распространенная ошибка — использование тупого карандаша. Линия толщиной 0,7-1,0 мм уже создает погрешность в угле при запиле. Третья ошибка — неправильный выбор стороны разметки. Для внутренних углов разметка ведется по внутренней стороне пера, для внешних — по внешней.
Практические приемы работы со сложными углами
Малка с транспортиром незаменима при подгонке плинтусов, галтелей, карнизов и при изготовлении рамных конструкций. Рассмотрим несколько типовых задач с пошаговым решением:
Работа с углами, отличающимися от 45° и 90°
В современном строительстве стены редко имеют идеально прямые углы. Допуск по СНиП на отклонение стен от вертикали — 2-3 мм на метр высоты. Это означает, что угол может быть 87°, 93° или любым другим. Если отрезать плинтус под 45°, он не сойдется в таком углу. Необходимо:
- Измерить реальный угол стены малкой.
- Отнять полученное значение от 180° (для внутреннего угла) и разделить на 2. Полученное число — это угол запила обеих сторон плинтуса.
- Выставить малку на полученный угол и перенести его на стусло или непосредственно на заготовку.
Например, угол стены 94°. Расчет: (180 — 94) / 2 = 43°. Значит, запил плинтуса нужно делать под 43°, а не под 45°. Только такой подход обеспечивает плотное прилегание без щелей и шпаклевки.
Перенос угла на смежные детали
При изготовлении корпусной мебели часто требуется перенести один и тот же угол на несколько деталей (полки, боковины, царги). Для этого после фиксации малки на нужном угле рекомендуется сделать реперную метку — провести контрольную линию на самой малке (на колодке или пере) простым карандашом. После переноса угла на первую деталь, малка готова к работе со второй без повторного измерения. Это ускоряет процесс и исключает операторские ошибки.
Измерение недоступных углов
Бывают ситуации, когда вершина угла недоступна (скрыта профилем или находится на высоте). В этом случае малка прикладывается к обеим сторонам угла на максимально доступном расстоянии от вершины. Линии, очерченные по малке, продолжаются до пересечения. Затем транспортиром измеряется угол между этими линиями. Этот метод требует высокой точности ручной графики, но позволяет получить достоверные данные.
Уход за инструментом и обеспечение долговечности
Для сохранения точности измерений малка с транспортиром требует регулярного обслуживания. Шарнирный механизм является самым уязвимым местом. После каждого использования инструмент необходимо очищать от пыли и стружки. Загрязнение шарнира древесной смолой или пылью приводит к появлению люфта и неточности. Очистка производится сухой тканью или продувкой сжатым воздухом.
Нельзя применять агрессивные растворители (ацетон, уайт-спирит) для чистки шкалы транспортира — гравировка или краска может быть повреждена. Для пластиковых и деревянных колодок достаточно влажной уборки с последующей просушкой. Металлические части (перо, шкала) рекомендуется раз в месяц смазывать тонким слоем масла (веретенное, инструментальное) для предотвращения коррозии. Хранение малки осуществляется в разжатом состоянии (с разведенными колодкой и пером) — это предотвращает деформацию пружины и износ фиксатора.
Инструмент должен храниться в отдельном отсеке ящика или в чехле. Удары и падения малки с высоты более 0,5 метра практически гарантированно нарушают калибровку транспортира и геометрию шарнира. После каждого падения обязательна повторная проверка по эталонному угольнику.
Сравнение малки с другими угломерными инструментами
Для осознанного выбора инструмента под конкретную задачу необходимо понимать отличия малки с транспортиром от аналогов. Основные конкуренты — электронный угломер и малка без транспортира (простейший шаблон). Электронный угломер обеспечивает высокую точность (до 0,1°) и цифровой вывод, но требует батареек, боится ударов и пыли, а также дороже. Электроника дает мнимую точность — если площадки угломера прилегают к неровной стене, погрешность будет не меньше, чем у механической малки.
Малка без транспортира — это просто два шарнирно соединенных бруска. Она позволяет зафиксировать угол, но не измерить его в градусах. Ее достоинство — низкая цена и неубиваемость. Недостаток — невозможность задокументировать угол (записать значение) и выставить его без образца. Малка с транспортиром занимает промежуточную позицию: дает цифровое значение угла, не требует электропитания и обладает достаточной для столярных работ точностью (1-2 градуса). Для плотницких работ (стропила, каркасы) точности малки достаточно в 95% случаев.
Таким образом, столярная малка с транспортиром является оптимальным выбором для мастера, который ценит скорость, автономность и достаточную точность при работе с древесиной, гипсокартоном и пластиком. Правильное владение этим инструментом сокращает время на подгонку деталей и повышает общее качество изделий.
Сводная таблица данных
Ниже представлена сводная таблица, систематизирующая ключевые параметры, технические характеристики, методики измерений и критерии выбора столярной малки с транспортиром, описанные в статье.
| Параметр / Характеристика | Значение / Описание | Примечание / Допуск |
|---|---|---|
| Диапазон измерения углов | от 0 до 180 градусов | Для произвольных углов |
| Материал колодки | Твердые породы древесины (бук, граб) или ударопрочный пластик | — |
| Материал пера | Сталь с антикоррозийным покрытием | — |
| Механизм фиксации | Винтовой зажим с барашком или эксцентриковый механизм | Обеспечивает равномерное прижатие без смещения шарнира |
| Тип шкалы | Лазерная гравировка (рекомендуется), нанесение на колодку или отдельная вращающаяся шкала с нониусом | Лазерная гравировка не стирается |
| Цена деления для профессиональной работы | Не более 1 градуса | — |
| Цена деления для черновых работ | 5 градусов | — |
| Допустимое отклонение от нуля | Не более 0,5° | Для чистовой столярной работы желательно полное совпадение |
| Допустимый зазор между пером и поверхностью при измерении | Не более 0,5 мм | При большем зазоре позиционирование следует повторить |
| Точность записи угла (без нониуса) | С точностью до целого градуса | — |
| Точность снятия показаний по нониусу | Повышенная точность | — |
| Точность электронного угломера | до 0,1° | Требует батареек, боится ударов и пыли |
| Точность малки с транспортиром | 1-2 градуса | Достаточно для столярных работ |
| Типичная задача: подгонка плинтуса | Измерить угол стены, отнять от 180°, разделить на 2 | Пример: угол 94°, запил под 43° |
| Критический дефект | Люфт в шарнире | Делает невозможным повторяемый перенос угла с точностью до градуса |
| Эталон для проверки | Эталонный угольник 90° | При несовпадении инструмент непригоден для точных работ |
| Условие хранения | В разжатом состоянии, в отдельном отсеке ящика или чехле | Предотвращает деформацию пружины и износ фиксатора |
| Критическая высота падения | Более 0,5 метра | Практически гарантированно нарушает калибровку |
| Рекомендация по смазке металлических частей | Раз в месяц тонким слоем масла (веретенное, инструментальное) | Для предотвращения коррозии |
| Допуск по СНиП на отклонение стен от вертикали | 2-3 мм на метр высоты | — |
Частые вопросы по теме (FAQ)
Как проверить точность (калибровку) малки с транспортиром перед работой?
Калибровка выполняется в два этапа. Во-первых, сведите колодку и перо вплотную: стрелка должна указывать на 0° (допустимое отклонение — не более 0,5°). Во-вторых, выставите угол 90° по шкале, зафиксируйте перо и приложите малку к эталонному угольнику: между пером и эталоном не должно быть зазора на просвет. Люфт в шарнире — критический дефект; при его наличии подтяните регулировочный винт.
Как правильно измерить угол стены малкой, если стены не идеально ровные?
Плотно прижмите колодку к одной стороне угла, обеспечив полный контакт опорной плоскости. Поверните перо до легкого касания второй стороны — без натяга, зазор не более 0,5 мм. Затем плавно затяните фиксатор, не допуская смещения пера. После фиксации оторвите малку от поверхности и снова приложите: если угол совпал, измерение выполнено верно. Показания снимайте по шкале транспортира, различая внутреннюю и внешнюю шкалу для внутренних и внешних углов.
Как перенести измеренный угол на заготовку без потери точности?
Колодку малки плотно прижмите к базовой кромке заготовки — смещение точки опоры недопустимо. Остро заточенным карандашом или шилом проведите непрерывную линию вдоль пера. Для внутренних углов разметку ведите по внутренней стороне пера, для внешних — по внешней. Если заготовка длинная, сделайте несколько контрольных меток и соедините их по линейке. Запирающий механизм должен быть затянут до упора, без малейшей свободы хода пера.
Как рассчитать угол запила плинтуса, если угол стены не 90°?
Измерьте реальный угол стены малкой. Для внутреннего угла отнимите полученное значение от 180° и разделите на 2. Например, угол стены 94°: (180 – 94) / 2 = 43°. Запил плинтуса нужно делать под 43°, а не под 45°. Выставьте малку на полученный угол и перенесите его на стусло или заготовку. Только такой подход обеспечивает плотное прилегание без щелей.
В чем отличие малки с транспортиром от электронного угломера и обычной малки?
Малка с транспортиром занимает промежуточную позицию: она дает цифровое значение угла в градусах, не требует электропитания и батареек, обладает достаточной для столярных работ точностью (1–2 градуса). Электронный угломер точнее (до 0,1°), но боится ударов, пыли и дороже. Малка без транспортира — это просто шаблон, который позволяет зафиксировать угол, но не измерить его в градусах. Для плотницких работ (стропила, каркасы) точности малки с транспортиром достаточно в 95% случаев.
