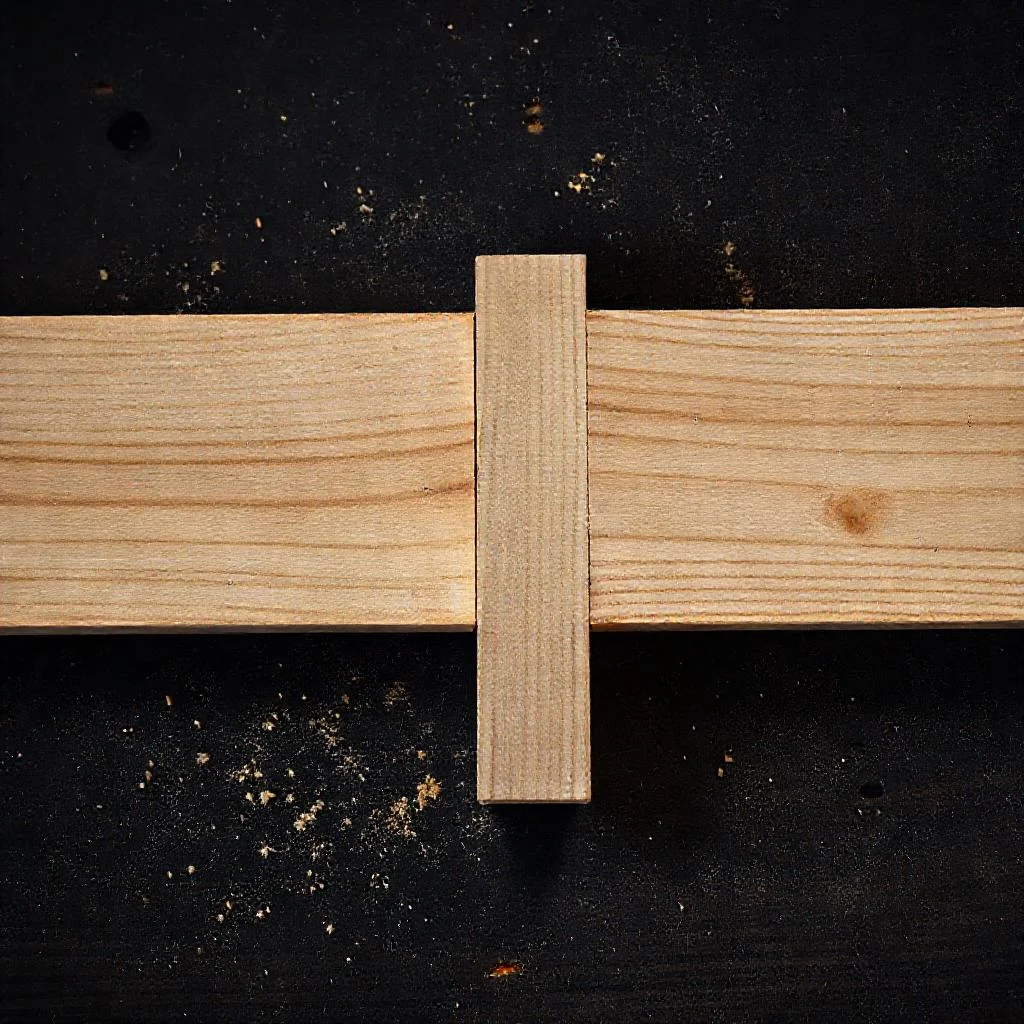

Столярное соединение в полдерева: как сделать ровно и без щелей
Соединение вполдерева — одно из старейших и наиболее часто используемых в столярном деле. Оно применяется для создания рам, коробов, перегородок и несущих конструкций. Суть метода проста: в каждой из двух соединяемых деталей выбирается паз глубиной ровно в половину толщины. После наложения заготовок друг на друга их внешние поверхности оказываются в одной плоскости. Однако простота замысла оборачивается сложностью исполнения. Малейший перекос или неточность в глубине приводят к щелям, ослаблению узла и порче материала.
Эта статья рассматривает пошаговую технологию получения плотного, геометрически точного соединения вполдерева без зазоров. Материал опирается на стандартные правила столярной обработки и законы геометрии. Текст предназначен как для новичка, осваивающего ручной инструмент, так и для опытного мастера, работающего на стационарных станках.
Теоретические основы точного соединения вполдерева
Главная причина щелей в соединении вполдерева — несовпадение фактической глубины паза с номиналом. Если паз выполнен глубже половины толщины, соединение будет «проваливаться» и образует ступеньку. Если паз мельче — детали не сойдутся, появится зазор. Вторая причина — нарушение перпендикулярности запила относительно базовой кромки. Третья — неплоскостность дна паза.
Для идеального прилегания выполняются три условия. Во-первых, глубина паза на каждой детали должна строго равняться половине её толщины. Во-вторых, выбранная четверть должна иметь плоское дно, параллельное наружной поверхности. В-третьих, боковые стенки паза — строго перпендикулярны базовой кромке. Соблюдение этих требований возможно только при точной разметке и использовании жёсткого упора для режущего инструмента.
Материал деталей также влияет на качество. Свежая, сырая древесина после высыхания может деформироваться, и соединение, сделанное идеально, через месяц даст щель. Рекомендуется использовать заготовки с влажностью 8–12%. Для хвойных пород (сосна, ель) критично направление волокон: плоскость запила должна быть ориентирована так, чтобы минимизировать сколы на выходе пилы.
Разметка: фундамент точности
Любая работа начинается с реперных линий. Для разметки соединения вполдерева требуются: металлическая линейка или рулетка, угольник (лучше поверочный), рейсмус или чертилка, и острый нож-резак. Толщину детали измеряют штангельциркулем в трёх точках по длине. Если толщина варьируется, за номинал принимается среднее значение. Запись числа обязательна.
Первым шагом проводится линия заплечика. Это поперечная метка, определяющая длину паза. Её наносят карандашом по угольнику, а затем прорезают ножом на глубину 1–1.5 мм. Надрез предотвращает вырывание волокон при дальнейшей запилке. Вторым шагом рейсмусом откладывается половина толщины. Иглу рейсмуса настраивают на половину измеренной ранее толщины. Линию проводят по всем пластям и кромкам обеих деталей. Для точности рейсмус ведут от базовой (лицевой) стороны детали, которая будет видна в готовом изделии.
- Инструмент для разметки: Поверочный угольник, рейсмус, нож-резак.
- Ключевая операция: Прорезка линии заплечика ножом до запила.
- Контрольный параметр: Линия половины толщины должна совпадать на обеих деталях при их совмещении.
Для крестообразного соединения вполдерева (например, в решётке) размечают обе детали симметрично. Половинную линию проводят с обеих сторон детали, чтобы контролировать глубину выборки. Если соединение угловое (рамное), важно учесть, которая из наружных сторон будет «лицевой» — от этого зависит, с какой стороны выбирать паз.
Инструментарий: ручной и электрический
Качество сборки напрямую зависит от инструмента. Возможны два пути: использование ручного инструмента (ножовка и стамеска) или механизированного (ручная пила/торцовка и фрезер). Промежуточный вариант — электролобзик с направляющей шиной. Каждый способ имеет свою зону применения.
Ручная ножовка и стамеска. Этот метод требует навыка, но даёт максимальный контроль. Используется широкая ножовка с мелким зубом (TPI 10–14) и обушком для жёсткости. Пропил ведут строго по линии заплечика с надрезом. После запиливания плечиков делают несколько продольных запилов внутри удаляемой зоны с шагом 3–5 мм. Затем стамеской с плоским скосом (ширина 12–20 мм) срубают перемычки, двигаясь от края к центру. Дно зачищают рубанком или циклей, постоянно проверяя угольником плоскостность. Глубину периодически контролируют кронциркулем или глубиномером штангенциркуля. Этот подход незаменим для мелкосерийной работы и подгонки сложных узлов.
Циркулярная пила (ручная или стационарная). Самый быстрый и повторяемый способ. Настройка пилы: глубина пропила выставляется ровно на половину толщины заготовки. Используется продольный упор и упор-каретка для поперечной резки. Сначала делают запил по линии заплечика. Затем выполняют серию параллельных запилов с интервалом 2–3 мм внутри удаляемой зоны. Оставшиеся гребни сбивают стамеской или выбирают фрезером. При работе ручной циркуляркой обязательна направляющая шина — она гарантирует прямолинейность запила. Важно: пильный диск должен быть острым (твёрдосплавный для мягкой древесины), чтобы не рвать волокна на выходе.
Фрезер с кондуктором. Если доступен ручной фрезер и параллельный упор, можно выбрать паз за один проход. Настройка: глубина фрезерования — половина толщины, ширина паза — равна ширине детали. Фреза — концевая, диаметром 10–16 мм. Для точного позиционирования используется кондуктор или шаблон. Этот метод идеален, когда деталей много, но требует точной настройки вылета фрезы.
Практическая технология сборки: от запила до подгонки
После разметки и подготовки инструмента переходят к механической обработке. Рассмотрим последовательность для наиболее сложного случая — углового соединения вполдерева на ручной циркулярной пиле.
Первым этапом выполняется запил заплечика. Заготовка фиксируется струбциной к столу. Пропил ведут с лицевой стороны, ведя подошву пилы по направляющей шине. Линия пропила должна проходить строго по лицевой стороне разметочной линии (той, что ближе к детали). Если пила уводит, корректируют упор. Глубина пропила фиксируется. Недопустимо углублять пропил больше, чем на половину толщины. После запила проверяют угол — он должен быть 90 градусов.
Вторым этапом выполняется серия продольных запилов. Деталь переворачивают, упор выставляют параллельно кромке. Пила делает 5–7 параллельных резов внутри удаляемой зоны, от линии заплечика до конца заготовки. Важно не заходить за линию заплечика. Часть древесины превращается в опилки, остаются тонкие перегородки.
Третьим этапом идёт выборка отходов. Стамеской, имеющей скос (фаску) вниз, аккуратно срубают перегородки. Удар киянкой должен быть контролируемым. Так идут от одного края к другому. После грубой выборки дно зачищают стамеской или ножом-косяком до получения ровной поверхности. Здесь и проявляется качество: если дно получилось с впадинами, соединение будет люфтить.
Подгонка выполняется без клея. Две детали совмещают и смотрят на просвет. Если есть зазор — определяют его местонахождение. Чаще всего щель возникает на середине паза. Это означает, что дно в этом месте недовыбрано. Корректируют только дно стамеской, снимая стружку толщиной 0.2–0.3 мм. Проверку повторяют. Идеальное соединение в сухую входит с усилием руки, без молотка. Если требуется добивать деталь киянкой — значит, где-то перебор, и нужно снять лишнее не с дна, а с боковых стенок.
Типичные ошибки и способы их устранения
Даже при строгом соблюдении технологии возможны дефекты. Разберём их и пути преодоления.
- Щель вдоль линии заплечика. Причина: неровный пропил, выход пилы за линию. Устраняется: подклейкой тонкого клина или шпона, но это портит внешний вид. Лучше — переделать деталь.
- Ступенька на внешней поверхности. Причина: глубина паза не равна половине толщины. Исправляется: при недоборе — углублением, при переборе — наклеиванием накладки на ослабленную сторону.
- Зазор на середине длины. Причина: изогнутое дно паза (горб). Исправляется только зачисткой до плоскости, даже если это потребует увеличения зазора — затем зазор можно скомпенсировать прокладкой.
- Сколы на лицевой кромке. Причина: пиление без надреза или тупой диск. Устранение: предварительное надрезание ножом по линии запила. Для уже возникших сколов — шпаклёвка смесью опилок и клея ПВА.
Отдельно стоит сказать о сборке на клей. Клей действует как смазка, временно снижая трение. После нанесения клея на обе детали их сжимают струбцинами. Контрольный замер диагоналей рамы — обязателен. Правильное соединение вполдерева после схватывания клея не поддаётся разборке и работает как единый узел. Расход клея — минимальный, достаточно тонкого равномерного слоя. Излишки удаляют влажной ветошью до их отверждения.
Продвинутые советы: фрезерная обработка и кондукторы
Для мастерской, выпускающей мебель или окна, производительность выходит на первый план. Фрезерный стол с подъёмным механизмом — лучшее решение. Настройка: фреза пазовая, диаметром 12 мм. Вылет фрезы выставляется по линейке на половину толщины. На столе закрепляется параллельный упор. Подача детали — против вращения фрезы. Для безопасности используется толкатель. За один проход удаляется слой 5–6 мм чистой древесины. Дно получается зеркально гладким.
Самодельный кондуктор для запила паза «конверт» позволяет выполнять разметку за секунды. Он представляет собой деревянный брусок, в котором фрезой выбрана канавка шириной в толщину детали. Прикладывая кондуктор к заготовке, мастер получает готовую разметку для фрезера или пилы. Для серийной детали изготавливают шаблон из фанеры толщиной 6–8 мм, который крепят на заготовку двусторонним скотчем.
Чистота обработки дна повышается, если перед окончательным проходом фрезера сделать проход цинубелем или острой стамеской, удаляя миллиметровый слой. Это убирает следы фрезы и делает поверхность идеально плоской.
Контроль качества готового узла
Проверка собранного соединения вполдерева включает три критерия. Первый: внешние плоскости деталей совпадают без перепадов. Проверяется ребром линейки или угольника. Второй: угол между деталями равен 90 градусов (для прямоугольных рам). Измеряется поверочным угольником. Третий: отсутствие щелей. Щуп толщиной 0.1 мм не должен проходить между деталями. Если эти условия выполнены, соединение прослужит десятилетия при любых нагрузках.
Правильно выполненное столярное соединение вполдерева не требует дополнительных усилений — шкантов, нагелей или металлических уголков. Клей и геометрия обеспечивают прочность выше, чем у самого материала. Мастер, освоивший этот узел, получает фундамент для создания сложных конструкций от простых табуретов до двутавровых балок. Главное — точность разметки, жёсткая фиксация заготовки и контроль каждого миллиметра глубины выборки. Без этого невозможен плотный стык, а значит и долговечность изделия.
Сводная таблица данных
Ниже представлена таблица, систематизирующая ключевые параметры и критерии контроля качества для выполнения точного столярного соединения в полдерева. Данные строго соответствуют тексту статьи и охватывают требования к влажности древесины, настройке инструмента и эталонные показатели готового узла.
| Категория | Параметр / Инструмент | Требование / Значение из текста |
|---|---|---|
| Материал (древесина) | Влажность заготовок | 8–12% |
| Критичные породы | Хвойные (сосна, ель) — контроль направления волокон для минимизации сколов | |
| Разметка | Измерение толщины | Штангельциркуль в трёх точках по длине; за номинал — среднее значение |
| Глубина надреза линии заплечика | 1–1.5 мм | |
| Инструменты (ручные) | Ножовка (для ручного метода) | TPI 10–14, с обушком для жёсткости |
| Стамеска | Плоский скос, ширина 12–20 мм | |
| Инструмент для разметки | Поверочный угольник, рейсмус, нож-резак | |
| Инструменты (электрические) | Ручная циркулярная пила | Обязательна направляющая шина; диск твёрдосплавный для мягкой древесины |
| Фрезер | Фреза концевая, диаметр 10–16 мм; глубина фрезерования — половина толщины | |
| Фрезерный стол (продвинутый) | Фреза пазовая, диаметр 12 мм; подача против вращения; съём 5–6 мм за проход | |
| Технология запила | Интервал параллельных запилов (ручная пила) | 3–5 мм (ножовка) / 2–3 мм (циркулярная пила) |
| Глубина пропила (все типы пил) | Ровно на половину толщины заготовки | |
| Подгонка и контроль | Усилие сборки «на сухую» | Входит с усилием руки, без молотка |
| Корректировка щели | Только дно стамеской, снимая стружку 0.2–0.3 мм | |
| Толщина щупа для проверки щелей | 0.1 мм (не должен проходить) | |
| Качество готового узла | Совпадение внешних плоскостей | Без перепадов (проверка ребром линейки или угольника) |
| Угол между деталями (для рам) | 90 градусов (поверочный угольник) | |
| Сборка на клей | Расход клея | Минимальный, тонкий равномерный слой; излишки удалить влажной ветошью |
Частые вопросы по теме (FAQ)
Почему в соединении вполдерева появляются щели, и как это исправить?
Главная причина щелей — несовпадение фактической глубины паза с половиной толщины заготовки. Если паз глубже — образуется ступенька, если мельче — появляется зазор. Вторая причина — неплоскостность дна паза или нарушение перпендикулярности запила. Для исправления зазора при подгонке без клея определите место щели на просвет. Если щель на середине паза, значит, дно недовыбрано — корректируют только его стамеской, снимая стружку толщиной 0.2–0.3 мм. Если деталь входит только с помощью киянки — значит, есть перебор, и нужно снять лишнее с боковых стенок.
Как точно выставить глубину паза при ручной циркулярной пиле?
Настройка пилы: глубина пропила выставляется ровно на половину толщины заготовки. Измерьте толщину детали штангельциркулем в трёх точках по длине и возьмите среднее значение. Фиксируйте глубину пропила так, чтобы он не превышал этот номинал. Недопустимо углублять пропил больше, чем на половину толщины. При работе обязательно используйте направляющую шину — она гарантирует прямолинейность запила. Для минимизации сколов на лицевой кромке предварительно прорежьте линию заплечика ножом на глубину 1–1.5 мм.
Как проверить, что соединение вполдерева сделано идеально?
Проверка собранного узла включает три критерия. Первый: внешние плоскости деталей совпадают без перепадов — проверяется ребром линейки или угольника. Второй: угол между деталями равен 90 градусов (для прямоугольных рам) — измеряется поверочным угольником. Третий: отсутствие щелей — щуп толщиной 0.1 мм не должен проходить между деталями. Правильное соединение в сухую входит с усилием руки, без молотка.
Что делать, если после запила появилась ступенька на внешней поверхности?
Причина ступеньки в том, что глубина паза не равна половине толщины. Если паз мельче, соединение исправляется углублением дна до нужного размера. Если паз глубже (перебор), исправить ситуацию можно наклеиванием накладки на ослабленную сторону. Для предотвращения этой ошибки всегда точно размечайте половину толщины рейсмусом от базовой (лицевой) стороны детали и строго фиксируйте глубину реза на инструменте.
Насколько сильно влажность древесины влияет на качество соединения?
Влажность — критический фактор. Свежая, сырая древесина после высыхания может деформироваться, и соединение, сделанное идеально, через месяц даст щель. Рекомендуется использовать заготовки с влажностью 8–12%. Для хвойных пород (сосна, ель) также важно направление волокон: плоскость запила должна быть ориентирована так, чтобы минимизировать сколы на выходе пилы.
