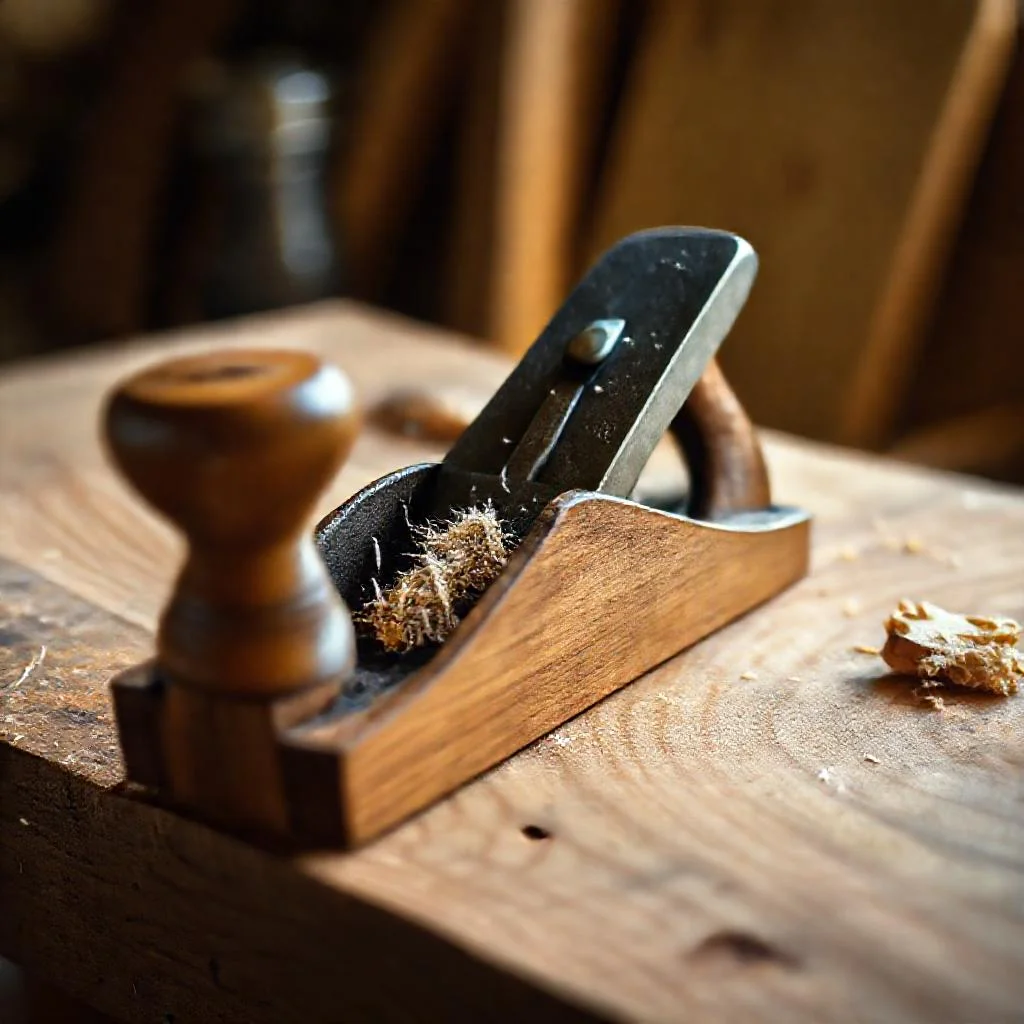

Торцовочный рубанок-оборотник: назначение, конструкция и техника работы
Торцовочный рубанок-оборотник, часто называемый шлифтиком или просто оборотником, занимает особое нишевое положение в арсенале плотника и столяра. Внешне этот инструмент напоминает укороченный рубанок с очень крутым углом резания, но его функционал кардинально отличается от обычного строгания. Основная задача оборотника — не снятие слоя древесины вдоль волокон, а подгонка и зачистка торцовых поверхностей, создание идеально гладкого среза поперёк волокон.
Торцевая поверхность, или торец, является самой проблемной зоной при обработке древесины. Резание поперёк волокон сопровождается скалыванием, вырыванием волокон и появлением шероховатости. Обычный рубанок, предназначенный для продольного строгания, на торце работает крайне неэффективно: нож быстро тупится, а качество поверхности остаётся низким. Оборотник решает эту проблему за счёт принципиально иной кинематики резания и геометрии лезвия.
Для чего нужен торцовочный рубанок-оборотник
Инструмент применяется в ситуациях, где требуется получить чистый, гладкий торец без обработки шлифовальной шкуркой. Основные сценарии использования включают несколько ключевых операций.
Подгонка деталей по длине
После распила заготовки на циркулярной пиле или с помощью ручной ножовки на торце практически всегда остаются микронеровности, заусенцы и следы ворса. Оборотник позволяет удалить эти дефекты за несколько лёгких проходов. Это особенно важно при изготовлении рамок, коробок и любых соединений, где требуется плотное прилегание торцов друг к другу. Торец, обработанный оборотником, не требует дополнительной шлифовки и готов к склеиванию или финишной отделке.
Формирование фаски на торце
Острый торец, оставшийся после распила, не только выглядит неаккуратно, но и легко скалывается при эксплуатации изделия. Оборотник позволяет быстро и контролируемо снять фаску, слегка притупив кромку. Угол фаски и её ширина регулируются силой нажатия и положением подошвы инструмента относительно заготовки. Эта операция обязательна при изготовлении кухонных досок, столешниц и любых деталей, которые будут часто контактировать с руками или влагой.
Калибровка длины деталей
В ситуациях, когда допуск по длине детали составляет десятые доли миллиметра, шлифтик становится незаменимым инструментом. Циклёвочная способность оборотника позволяет снимать слой древесины толщиной до 0,1 мм за один проход. Это даёт возможность подогнать длину вставки, шипа или штапика с ювелирной точностью, недоступной для электрических пил. Опытные мастера используют оборотник для чистовой подгонки деталей в шкатулках, ружейных ложах и других ответственных соединениях.
Удаление дефектов распила
Любой механический распил оставляет на торце характерные риски. В зависимости от типа пилы, высоты зуба и скорости подачи глубина этих рисок может достигать 0,5 мм. Оборотник, работающий по принципу ножа-цикли, срезает эти неровности, двигаясь поперёк торца. В отличие от шлифовки, такой метод не забивает поры древесины пылью и не создаёт на поверхности царапин, характерных для абразивов.
Устройство и геометрия инструмента
Чтобы понять, как правильно работать оборотником, необходимо разобраться в его конструкции. Ключевое отличие от обычного рубанка — это угол наклона ножа и конструкция подошвы.
Корпус и подошва
Корпус оборотника обычно короче, чем у шерхебеля или фуганка. Длина подошвы редко превышает 150–200 мм. Передняя часть подошвы (носок) имеет очень короткий скос, часто под прямым углом к заготовке. Задняя часть (пятка) также минимальна. Такая форма позволяет инструменту устойчиво стоять на торце, не опрокидываясь на бок. Материал корпуса — чугун или качественная сталь, обеспечивающая достаточную массу (от 1,5 до 2,5 кг) для инерционного хода.
Нож и его заточка
Нож торцовочного рубанка устанавливается почти вертикально. Угол резания составляет 60–80 градусов по отношению к подошве. Это принципиально отличает его от обычного рубанка, где угол резания равен 45 градусам. Такой крутой угол позволяет ножу не стругать, а скоблить древесину, срезая её кончиком лезвия. Режущая кромка затачивается под углом от 25 до 35 градусов. Плоскость заточки должна быть абсолютно плоской, без скруглений, так как любое завальцевание кромки приведёт к вырывам волокон.
Регулировка выпуска ножа
Оборотники оборудуются винтовым механизмом для точной регулировки вылета лезвия. Нож выдвигается из прорези в подошве на величину от 0,05 до 0,3 мм. Для грубой обработки выпуск делают больше, для финишной циклёвки — минимальным. Важно понимать: даже незначительное увеличение вылета (на лишние 0,1 мм) резко повышает сопротивление и приводит к рваному резу. Регулировку выполняют, ослабив фиксирующий винт, после чего винтом подачи выставляют необходимый зазор, ориентируясь на отражение света от кромки.
Технология работы торцовочным рубанком-оборотником
Работа оборотником требует выработки специфического мышечного чувства. Движения должны быть плавными, без рывков, с равномерным усилием на всём протяжении хода. Нарушение техники приводит либо к задирам, либо к некачественной обработке.
Подготовка инструмента и заготовки
Перед началом работы необходимо проверить две вещи: заточку ножа и состояние подошвы. Нож должен быть острым как бритва. Тупой нож не режет древесину, а мнёт и рвёт её, оставляя ворсистую поверхность. Подошву инструмента следует очистить от смолы и проверить на отсутствие забоин. Заготовка должна быть надёжно закреплена. При обработке мелких деталей используют струбцины, для длинных заготовок — упоры. Древесина не должна вибрировать, иначе срез получится неравномерным.
Техника захвата и ведения
Инструмент берут обеими руками. Передняя рука располагается на носке, задняя — на пятке или рукоятке. Перед началом движения оборотник ставят на торец заготовки так, чтобы носок касался поверхности, а пятка была слегка приподнята. Начало хода — самое ответственное. Инструменту дают лёгкий наклон вперёд, вводя нож в контакт с древесиной. Как только нож начинает резать, подошву выравнивают, и оборотник ведут параллельно торцу.
Движение должно быть прямолинейным, строго вдоль оси инструмента. Любое боковое смещение приведёт к завалу плоскости торца. Давление должно быть равномерным на протяжении всего хода. В конце прохода давление ослабляют, чтобы нож не врезался в дальнюю кромку и не вырвал волокна на выходе. Если позволяет конструкция детали, рекомендуется заканчивать проход не на кромке, а на вспомогательном бруске, подложенном с противоположной стороны.
Направление движения
В отличие от большинства рубанков, которыми работают «от себя», оборотником часто работают движением «на себя» или поперёк. Конкретное направление зависит от расположения волокон. На торце видны годовые кольца. Если волокна направлены под углом к плоскости реза, то следует двигаться так, чтобы нож врезался в волокна, а не задирал их. Оптимальное направление определяется экспериментально: если на поверхности появляются задиры, необходимо изменить направление движения на противоположное.
Контроль качества и многослойная циклёвка
Качество обработанной поверхности оценивают визуально и тактильно. Торец должен быть матовым, без блеска, гладким на ощупь. Если остались риски от распила, выпуск ножа увеличивают. Если поверхность покрылась ворсом, нож недостаточно острый. Часто требуется несколько проходов: сначала грубый (выпуск 0,2–0,3 мм), затем чистовой (выпуск 0,05–0,1 мм). Между проходами поверхность можно слегка смочить скипидаром или разбавителем: это поднимает ворс и делает его уязвимым для ножа.
Типичные ошибки и методы их устранения
Даже опытные столяры иногда сталкиваются с проблемами при работе оборотником. Понимание причин дефектов позволяет быстро их устранить.
- Рваная поверхность, задиры. Причина — тупой нож или неправильное направление движения. Решение: заменить нож или переточить его, а также попробовать вести инструмент в обратную сторону.
- Волнистая поверхность, гребни. Причина — неравномерное давление в начале и конце хода. Инструмент «кивает». Решение: отработать плавный ввод и вывод ножа, поддерживать постоянное усилие.
- Заклинивание стружки, остановка движения. Причина — слишком большой выпуск ножа. Решение: уменьшить вылет лезвия на пол-оборота винта регулировки.
- Торец не плоский, а выпуклый. Причина — перекос корпуса при ведении. Решение: проверить плоскость подошвы линейкой, следить за тем, чтобы подошва прилегала к заготовке всей плоскостью, а не одним краем.
- Скол на выходной кромке. Причина — резкий отрыв ножа в конце прохода. Решение: перед выходом ножа за торец сбросить давление, либо подложить с обратной стороны детали подкладку.
Уход за инструментом и его обслуживание
Торцовочный рубанок-оборотник требует внимательного отношения к остроте режущей кромки. Правило простое: чем острее нож, тем лучше результат. Правку ножа выполняют на мелкозернистых водных камнях (зернистость 4000–8000 грит) с обязательным формированием микроподвода на режущей кромке. Регулярность правки зависит от твёрдости обрабатываемой древесины: для мягких пород — один раз в несколько часов работы, для твёрдых — каждые 15–20 проходов.
Подошву инструмента необходимо регулярно смазывать. Для этого используют парафин, стеарин или специальные восковые составы. Смазка уменьшает трение, облегчает скольжение и предотвращает окисление чугуна. Хранить оборотник следует в сухом месте, желательно с надетым чехлом на подошву. Падение инструмента на каменный пол или бетон может деформировать подошву, после чего восстановить её геометрию можно только шлифовкой на чугунной плите с использованием наждачной бумаги на стекле.
Ограничения и безопасность
Оборотник — не универсальный инструмент. Он не предназначен для снятия большого припуска, обработки криволинейных торцов или работы с клеем и шпаклёвкой. Применение его на влажной древесине (влажность выше 18%) неэффективно: волокна гнутся, а не срезаются. Также инструмент мало полезен при обработке торцов с крупными сучками, так как сучки скалываются.
Техника безопасности при работе с оборотником включает несколько пунктов. Руки не должны находиться на линии движения инструмента. Стружка, образующаяся при циклёвке, очень острая и мелкая, поэтому рекомендуется использовать защитные очки. Заготовка должна быть жёстко зафиксирована — скольжение после закусывания ножа может привести к травме пальцев. Нож оборотника очень острый, и при регулировке или замене лезвия следует проявлять максимальную осторожность.
Заключение
Торцовочный рубанок-оборотник является узкоспециализированным, но незаменимым инструментом для тех, кто требует от древесины идеального качества поверхности на самых сложных участках — торцах. Понимание его геометрии, правильная настройка ножа и отработка техники движений позволяют добиться результата, недоступного электрическому или абразивному инструменту. Один проход хорошо настроенным оборотником даёт поверхность, готовую под лакировку или масло без какой-либо дополнительной обработки. Освоение этого инструмента — важный шаг в повышении квалификации любого столяра и плотника, стремящегося к эталонному качеству своих изделий.
Сводная таблица данных
В таблице ниже представлены ключевые характеристики и параметры торцовочного рубанка-оборотника (шлифтика), его геометрия, режимы настройки, а также типичные дефекты и их причины. Все данные строго соответствуют информации из приведенной статьи.
| Параметр / Характеристика | Значение / Описание | Примечание / Комментарий из статьи |
|---|---|---|
| Основное назначение | Подгонка и зачистка торцовых поверхностей, создание гладкого среза поперёк волокон | Не предназначен для продольного строгания |
| Угол резания ножа (к подошве) | 60–80 градусов | В обычном рубанке угол резания равен 45 градусам |
| Угол заточки режущей кромки | 25–35 градусов | Плоскость заточки должна быть абсолютно плоской |
| Длина подошвы корпуса | Редко превышает 150–200 мм | Корпус короче, чем у шерхебеля или фуганка |
| Вес инструмента | От 1,5 до 2,5 кг | Материал корпуса — чугун или сталь |
| Диапазон регулировки вылета ножа | От 0,05 до 0,3 мм | Регулируется винтовым механизмом |
| Толщина слоя за один проход (калибровка) | До 0,1 мм | Позволяет подгонять длину с ювелирной точностью |
| Глубина рисок от распила (максимум) | До 0,5 мм | Оборотник срезает эти неровности |
| Режимы выпуска ножа | Грубый: 0,2–0,3 мм; Чистовой: 0,05–0,1 мм | Для финишной циклёвки выпуск минимальный |
| Зернистость водных камней для правки | 4000–8000 грит | С обязательным формированием микроподвода |
| Периодичность правки (мягкие породы) | Один раз в несколько часов работы | — |
| Периодичность правки (твёрдые породы) | Каждые 15–20 проходов | — |
| Типичный дефект: рваная поверхность, задиры | Причина: тупой нож или неправильное направление движения | Решение: заточка или смена направления на противоположное |
| Типичный дефект: волнистая поверхность | Причина: неравномерное давление (инструмент «кивает») | — |
| Типичный дефект: заклинивание стружки | Причина: слишком большой выпуск ножа | Решение: уменьшить вылет на пол-оборота винта |
| Типичный дефект: скол на выходной кромке | Причина: резкий отрыв ножа в конце прохода | Решение: сбросить давление перед выходом |
| Ограничение по влажности древесины | Выше 18% — неэффективен (волокна гнутся) | — |
Частые вопросы по теме (FAQ)
Для чего именно нужен торцовочный рубанок-оборотник?
Основная задача оборотника — подгонка и зачистка торцовых поверхностей, создание идеально гладкого среза поперёк волокон. Он позволяет удалить микронеровности, заусенцы и следы ворса после распила, снять фаску на остром торце, откалибровать длину деталей с точностью до десятых долей миллиметра, а также удалить дефекты распила глубиной до 0,5 мм без использования шлифовальной шкурки.
Как правильно настроить нож оборотника перед работой?
Оборотники оборудуются винтовым механизмом для точной регулировки вылета лезвия. Нож выдвигается из прорези в подошве на величину от 0,05 до 0,3 мм. Для грубой обработки выпуск делают больше, для финишной циклёвки — минимальным. Даже незначительное увеличение вылета (на лишние 0,1 мм) резко повышает сопротивление и приводит к рваному резу. Регулировку выполняют, ослабив фиксирующий винт, после чего винтом подачи выставляют необходимый зазор, ориентируясь на отражение света от кромки.
В чём заключается правильная техника работы оборотником?
Инструмент берут обеими руками: передняя рука располагается на носке, задняя — на пятке или рукоятке. Перед началом движения оборотник ставят на торец заготовки так, чтобы носок касался поверхности, а пятка была слегка приподнята. Инструменту дают лёгкий наклон вперёд, вводя нож в контакт с древесиной. Как только нож начинает резать, подошву выравнивают, и оборотник ведут параллельно торцу. Движение должно быть прямолинейным, строго вдоль оси инструмента. В конце прохода давление ослабляют, чтобы нож не врезался в дальнюю кромку и не вырвал волокна на выходе. Оптимальное направление движения определяется экспериментально: если на поверхности появляются задиры, направление меняют на противоположное.
Почему у меня получается рваная поверхность или задиры при работе оборотником?
Наиболее распространённые причины — тупой нож или неправильное направление движения. Решение: заменить нож или переточить его, а также попробовать вести инструмент в обратную сторону. Другой возможной причиной является слишком большой выпуск ножа — в этом случае необходимо уменьшить вылет лезвия на пол-оборота винта регулировки.
Какие ограничения и правила безопасности нужно соблюдать при работе с оборотником?
Оборотник не предназначен для снятия большого припуска, обработки криволинейных торцов или работы с клеем и шпаклёвкой. Применение его на влажной древесине (влажность выше 18%) неэффективно. Техника безопасности включает несколько пунктов: руки не должны находиться на линии движения инструмента; рекомендуется использовать защитные очки, так как стружка очень острая и мелкая; заготовка должна быть жёстко зафиксирована, чтобы скольжение после закусывания ножа не привело к травме пальцев; при регулировке или замене лезвия следует проявлять максимальную осторожность, так как нож очень острый.
