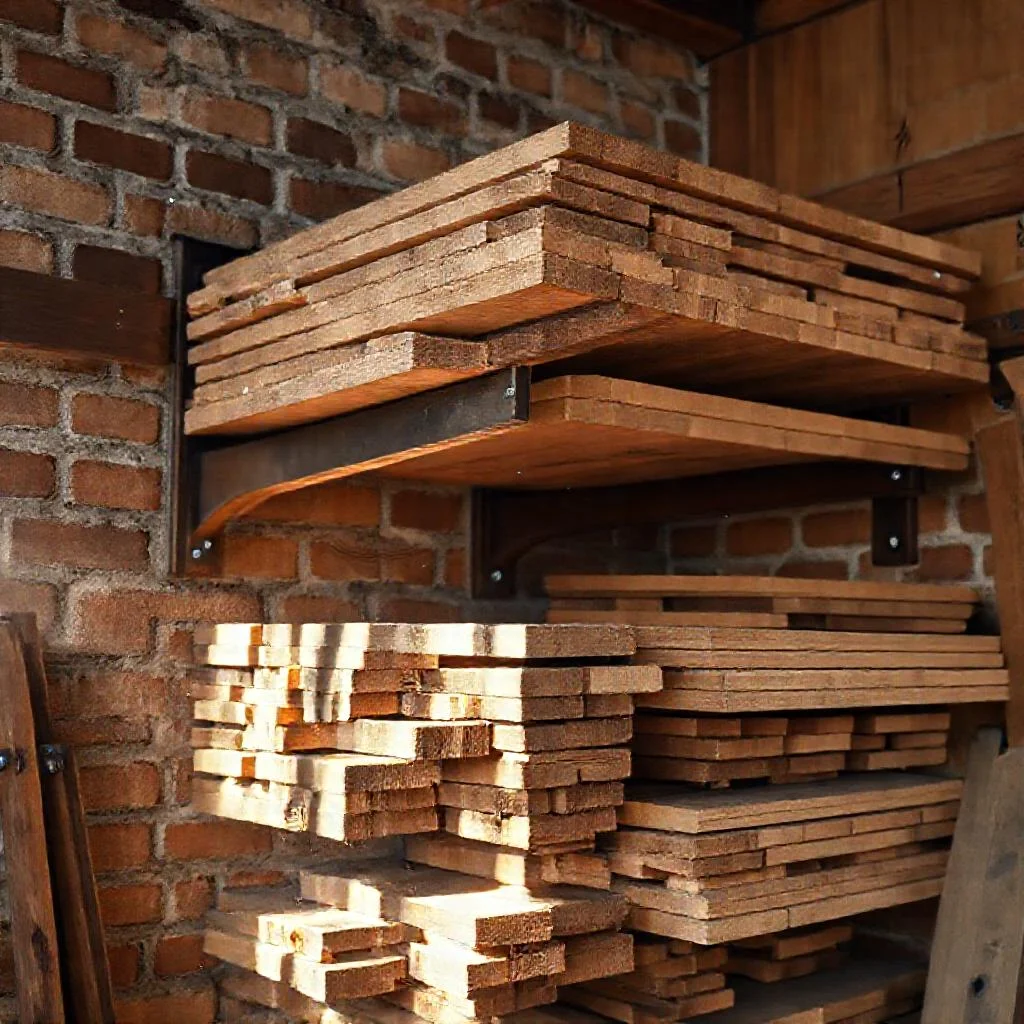

Организация хранения пиломатериалов: создание прочных настенных консолей
Хаотичное складирование досок на полу или в углу мастерской — прямой путь к потере материала. Деформация, появление грибка, накопление влаги и травмоопасность — основные проблемы такого подхода. Правильное вертикальное или консольное хранение решает сразу несколько задач: экономит полезную площадь, обеспечивает естественную вентиляцию торцов и предотвращает коробление. Статья рассматривает исключительно инженерный подход к проектированию настенных конструкций.
Качественная консоль для пиломатериалов должна выдерживать статические и динамические нагрузки. Доска естественной влажности весит значительно больше сухой. Например, кубометр сырой сосны может достигать массы 800–900 кг. Следовательно, консоль длиной один метр, загруженная штабелем толщиной 300 мм, способна создать нагрузку в несколько сотен килограммов на точку крепления. Пренебрежение расчетами ведет к обрушению стеллажа и травмам.
Выбор материала для консолей и несущей рамы
Для создания стоек и кронштейнов рекомендуется использовать стальной профиль. Оптимальный вариант — стальная труба прямоугольного сечения 60×40 мм с толщиной стенки от 3 мм. Профиль меньшего сечения, например 40×20 мм, допускается для легких пиломатериалов длиной до двух метров. Использование деревянных брусков для несущих элементов оправдано только при низкой загрузке и обязательном креплении к капитальной стене через стальные уголки.
Металлические консоли изготавливаются сваркой. Сварной шов должен быть непрерывным по всей длине соприкосновения деталей. Прерывистый шов снижает несущую способность узла в 2–3 раза. После сварки конструкция обязательно грунтуется и окрашивается эмалью по ржавчине в два слоя. Это предотвращает коррозию и продлевает срок службы системы.
Расчет геометрии и шага установки
Длина консоли (глубина полки) зависит от максимальной длины хранимых досок. Стандартное правило: консоль выступает от стены на 400–500 мм. Этого достаточно для размещения пачки обрезной доски шириной 150 мм в три ряда. Превышение длины плеча консоли более 600 мм без промежуточной опоры (напольной стойки) требует усиления раскосами или увеличения сечения металла.
Вертикальный шаг между консолями должен быть не менее 500–700 мм. Это позволяет свободно извлекать доски вне зависимости от их толщины. Горизонтальный шаг (расстояние между соседними консолями по стене) зависит от длины досок. Для пиломатериалов длиной 3–4 метра шаг между опорами не должен превышать 1,2 метра. При длине заготовок более 6 метров шаг сокращается до 0,9–1,0 метра. Это предотвращает прогиб досок.
Нагрузочная способность и точки крепления
Крепление консолей к стене — самый ответственный этап. Если стена бетонная или полнотелый кирпич, используются химические анкеры или стальные распорные анкеры диаметром 12 мм с заглублением не менее 80 мм. Для газобетона и пустотелого кирпича требуются специальные анкеры для пористых оснований с глубиной заделки от 100 мм.
Каждая консоль крепится минимум на четыре анкера. Слабое звено — это не сам металл, а вырыв крепежа из стены. Плечо силы (вылет консоли) создает момент, стремящийся оторвать верхнюю часть кронштейна. Поэтому верхние анкеры испытывают нагрузку на разрыв, нижние — на срез. Использование одного-двух анкеров на консоль категорически недопустимо.
Пошаговая инструкция изготовления консоли
Этап первый: проектирование и раскрой профиля
- Длина горизонтальной полки (на которую ложатся доски) рассчитывается как максимальная ширина штабеля плюс запас 50–100 мм.
- Длина вертикального упора (деталь, прилегающая к стене) принимается равной высоте консоли — обычно 300–400 мм.
- Длина раскоса (укосины) вычисляется по теореме Пифагора, где катеты — длина полки и длина вертикального упора, из которых вычитается 20–30 мм на смещение.
- Углы реза профиля для стыковки должны составлять 45 градусов для обеспечения плотного прилегания.
Этап второй: сборка сваркой
Сваривание деталей производится в жестком кондукторе или на ровной поверхности. Сначала прихватывается полка к вертикальному упору под прямым углом. Затем устанавливается раскос между полкой и упором. Раскос служит для перераспределения нагрузки на сжатие, а не на изгиб. Все швы зачищаются болгаркой от шлака и окалин. Готовое изделие осматривается на предмет подрезов и раковин в металле.
Этап третий: монтаж и навешивание
Разметка отверстий на стене выполняется строго по уровню. Перекос консолей вызовет неравномерную нагрузку и сложности при укладке пиломатериала. Сначала высверливаются отверстия перфоратором. После установки анкеров и фиксации кронштейна необходимо проверить каждый узел на сдвиг руками. Люфт недопустим. Качественно затянутый анкер должен сидеть неподвижно без деформации опорной пластины.
Дополнительные элементы безопасности и долговечности
Для предотвращения скатывания досок на переднем крае консоли приваривается вертикальный ограничитель высотой 20–30 мм из полосы металла. Это исключает падение материала при случайном толчке. Вместо ограничителя можно установить резиновый жгут или цепочку, но металлический бортик надежнее и долговечнее.
Рекомендуется оборудовать каждую консоль пластиковыми или резиновыми накладками в зоне контакта с пиломатериалом. Дерево, особенно свежее, оставляет на голом металле влажные следы, которые провоцируют коррозию. Прокладки также предотвращают вдавливание острых кромок металла в доски, сохраняя их товарный вид. Накладки фиксируются на полке через отверстия малого диаметра винтами с потайной головкой.
Распределение нагрузки по стеллажу
Рациональное размещение по массе
Тяжелые заготовки — брус, доски твердых пород (дуб, бук, ясень), а также влажный пиломатериал — должны располагаться на нижних ярусах. Это смещает центр тяжести вниз и снижает нагрузку на верхние анкеры. Легкие сухие рейки, вагонка, фанера тонких толщин складируются выше. Нижняя консоль от пола устанавливается на высоте 150–200 мм для удобства уборки и вентиляции.
Вентиляция и доступ воздуха
Зазор между стеной и пиломатериалом, лежащим на консоли, должен составлять не менее 20–30 мм. Для этого консоль имеет отступ от стены на толщину вертикального упора. Если консоль выполнена без упора (только уголок), необходимо использовать распорные втулки. Застой воздуха между досками и стеной приводит к образованию плесени и гнили. Проветривание вместе с защитой от капиллярной влаги от бетона — основное условие сохранности материала.
Ограничение по высоте штабеля
Высота укладки досок на одной консоли не должна превышать размера вертикального упора. При использовании кронштейнов с упором 400 мм максимальная высота штабеля — 350 мм. Превышение этого показателя делает его неустойчивым даже при наличии ограничителя. Для разных длин досок нужно выделять отдельные секции. Смешивание заготовок длиной 2 и 5 метров на одной консоли создает неудобство при извлечении и риск обрушения.
Альтернативные конструкции для разного объема
Модульные системы из швеллера
Для мастерской с интенсивным использованием пиломатериалов больших сечений (от 50×150 мм и выше) применяются консоли из швеллера №8 или №10. Швеллер обладает большей жесткостью на кручение по сравнению с прямоугольной трубой. Такие консоли можно сваривать в единую сплошную раму на всю стену. Это самая производительная и прочная система, но требующая фундаментального крепления к несущим конструкциям.
Сборные конструкции без сварки
Если в мастерской нет сварочного аппарата, можно использовать готовые Т-образные кронштейны из оцинкованной стали или усиленные уголки 100×100×8 мм. Они монтируются на стену, а в качестве полки используется древесина твердых пород (бук, клен) сечением 100×40 мм. Несущая способность такого решения ниже, чем у сварного, так как слабым местом остаются болтовые соединения и сама древесина. Перед сборкой деревянную полку необходимо обработать олифой и антисептиком.
Регулируемые по высоте консоли
Для гибкости хранения целесообразно использовать перфорированные металлические рейки (французские стеновые профили) с кронштейнами. Нагрузка на один кронштейн в таких системах редко превышает 50–70 кг, поэтому для тяжелых пиломатериалов они не подходят. Для мастерской с легкими заготовками и частым изменением ассортимента регулируемая система удобна, проста в монтаже и не требует специальных навыков.
Проверочный расчет на простом примере
Консоль изготавливается из трубы 60×40×3 мм. Длина полки — 500 мм. Длина упора — 400 мм. Предельная нагрузка на такую консоль при равномерном распределении груза составляет примерно 200–250 кг. Четыре анкера диаметром 12 мм, забитых в бетон на глубину 80 мм, способны выдержать нагрузку на вырыв каждого до 500 кг. В данном случае узким местом становится не крепеж, а прочность самой трубы на изгиб при удалении груза от стены. Следовательно, единичная консоль может вместить до 200 кг пиломатериала, что соответствует штабелю из 15–20 досок сечением 40×150 мм.
При превышении этого порога без промежуточной опоры на полу (стойки) металл начнет пластически деформироваться. Зимой, при хранении снега или наледи на досках, реальный вес штабеля увеличивается на 15–20% за счет влаги. Это требует закладывать запас прочности не менее 30% от расчетного максимума. Такой подход гарантирует, что система прослужит десятилетиями без необходимости ремонта или замены узлов.
Заключение для практического применения
Прочные настенные консоли для пиломатериалов — это результат точного расчета, качественной сварки и грамотного монтажа. Использование сырых досок в непроветриваемых нишах — грубая ошибка, приводящая к порче материала. Систему следует проектировать не на текущий объем, а с запасом на 30–40% для учета будущего пополнения запасов. Периодический осмотр консолей:
- Проверка анкерных соединений — каждый раз после сезонного перепада температур
- Контроль прогиба полки — раз в полгода с помощью уровня
- Осмотр коррозии — ежегодно с зачисткой и подкраской поврежденных участков
Соблюдение этих принципов превращает хаотичное нагромождение досок в удобную систему хранения, где каждый элемент доступен, а материал защищен от деформации и гниения. Профессионально выполненная консоль повышает эффективность работы в мастерской в несколько раз и окупается за счет сохранности дорогостоящего пиломатериала.
Сводная таблица данных
В таблице ниже систематизированы ключевые инженерные параметры и расчетные характеристики для создания прочных настенных консолей, основанные исключительно на данных из статьи. Данные включают рекомендуемые сечения профилей, шаги монтажа, нагрузочные способности и требования к крепежу в зависимости от материала стены и типа пиломатериала.
| Параметр / Характеристика | Значение / Диапазон (согласно статье) | Примечание и условия применения |
|---|---|---|
| Рекомендуемое сечение стального профиля для консолей | 60×40 мм (толщина стенки от 3 мм) | Оптимальный вариант для основных стоек и кронштейнов. |
| 40×20 мм | Допускается только для легких пиломатериалов длиной до двух метров. | |
| Швеллер №8 или №10 | Для интенсивного использования с досками больших сечений (от 50×150 мм). Обладает большей жесткостью на кручение. | |
| Длина консоли (глубина полки) | 400–500 мм (стандартное правило) | Достаточно для размещения пачки обрезной доски шириной 150 мм в три ряда. |
| Более 600 мм | Требует усиления раскосами, увеличения сечения металла или промежуточной напольной опоры. | |
| Вертикальный шаг между консолями | Не менее 500–700 мм | Обеспечивает свободное извлечение досок любой толщины. |
| — | — | |
| Горизонтальный шаг между опорами (по стене) | Не более 1,2 метра | Для пиломатериалов длиной 3–4 метра. |
| 0,9–1,0 метра | Для заготовок длиной более 6 метров (предотвращает прогиб досок). | |
| Высота вертикального упора консоли | 300–400 мм | Стандартная высота детали, прилегающей к стене. |
| 400 мм (максимальная высота штабеля — 350 мм) | Превышение высоты штабеля над упором делает конструкцию неустойчивой. | |
| Требования к крепежу | Анкеры диаметром 12 мм (химические или распорные) | Для бетона или полнотелого кирпича. Заглубление не менее 80 мм. |
| Специальные анкеры для пористых оснований | Для газобетона и пустотелого кирпича. Глубина заделки от 100 мм. | |
| Минимальное количество анкеров на консоль | 4 анкера | Использование 1–2 анкеров категорически недопустимо. Верхние анкеры работают на разрыв, нижние — на срез. |
| Расчетная нагрузка на консоль (пример из статьи) | 200–250 кг (равномерное распределение) | Для консоли из трубы 60×40×3 мм с длиной полки 500 мм и упором 400 мм. |
| 200 кг (максимальный вес штабеля) | Соответствует штабелю из 15–20 досок сечением 40×150 мм. | |
| Запас прочности | Не менее 30% от расчетного максимума | Учитывает увеличение веса зимой за счет снега и наледи (на 15–20%). |
| Дополнительные элементы и допуски | Вертикальный ограничитель (бортик) высотой 20–30 мм | Приваривается на переднем крае консоли для предотвращения скатывания досок. |
| Зазор между стеной и пиломатериалом — 20–30 мм | Обеспечивается отступом консоли от стены. Необходим для вентиляции и предотвращения плесени. | |
| Высота нижней консоли от пола | 150–200 мм | Для удобства уборки и вентиляции. |
Частые вопросы по теме (FAQ)
Какой профиль выбрать для консолей, чтобы они выдержали тяжелые доски?
Оптимальный вариант — стальная труба прямоугольного сечения 60×40 мм с толщиной стенки от 3 мм. Для легких пиломатериалов длиной до двух метров допускается профиль 40×20 мм. Единичная консоль из трубы 60×40×3 мм с длиной полки 500 мм способна выдерживать до 200–250 кг при равномерном распределении груза.
Каким должно быть крепление консолей к стене, чтобы конструкция не обрушилась?
Каждая консоль крепится минимум на четыре анкера. Для бетона или полнотелого кирпича используются химические или распорные анкеры диаметром 12 мм с заглублением не менее 80 мм. Для газобетона глубина заделки — от 100 мм. Использование одного-двух анкеров на консоль категорически недопустимо, так как основная нагрузка приходится на вырыв верхнего крепежа.
На каком расстоянии друг от друга устанавливать консоли по горизонтали и вертикали?
Вертикальный шаг между консолями должен быть не менее 500–700 мм. Горизонтальный шаг (расстояние между соседними консолями по стене) зависит от длины досок: для пиломатериалов длиной 3–4 метра шаг не должен превышать 1,2 метра; при длине заготовок более 6 метров шаг сокращается до 0,9–1,0 метра, чтобы предотвратить прогиб досок.
Какой запас прочности нужно закладывать при проектировании консолей?
Необходимо закладывать запас прочности не менее 30% от расчетного максимума. Например, если консоль рассчитана на 200 кг, реальную загрузку стоит ограничивать примерно 150 кг. Это связано с тем, что зимой вес штабеля увеличивается на 15–20% за счет снега и наледи на досках. Систему также рекомендуется проектировать с запасом 30–40% для учета будущего пополнения запасов.
Как предотвратить коррозию металлических консолей и порчу досок?
После сварки конструкция обязательно грунтуется и окрашивается эмалью по ржавчине в два слоя. Рекомендуется оборудовать каждую консоль пластиковыми или резиновыми накладками в зоне контакта с пиломатериалом — это предотвращает коррозию от влажных следов дерева и вдавливание острых кромок металла в доски. Также необходим зазор между стеной и пиломатериалом не менее 20–30 мм для вентиляции, чтобы избежать плесени и гнили.
