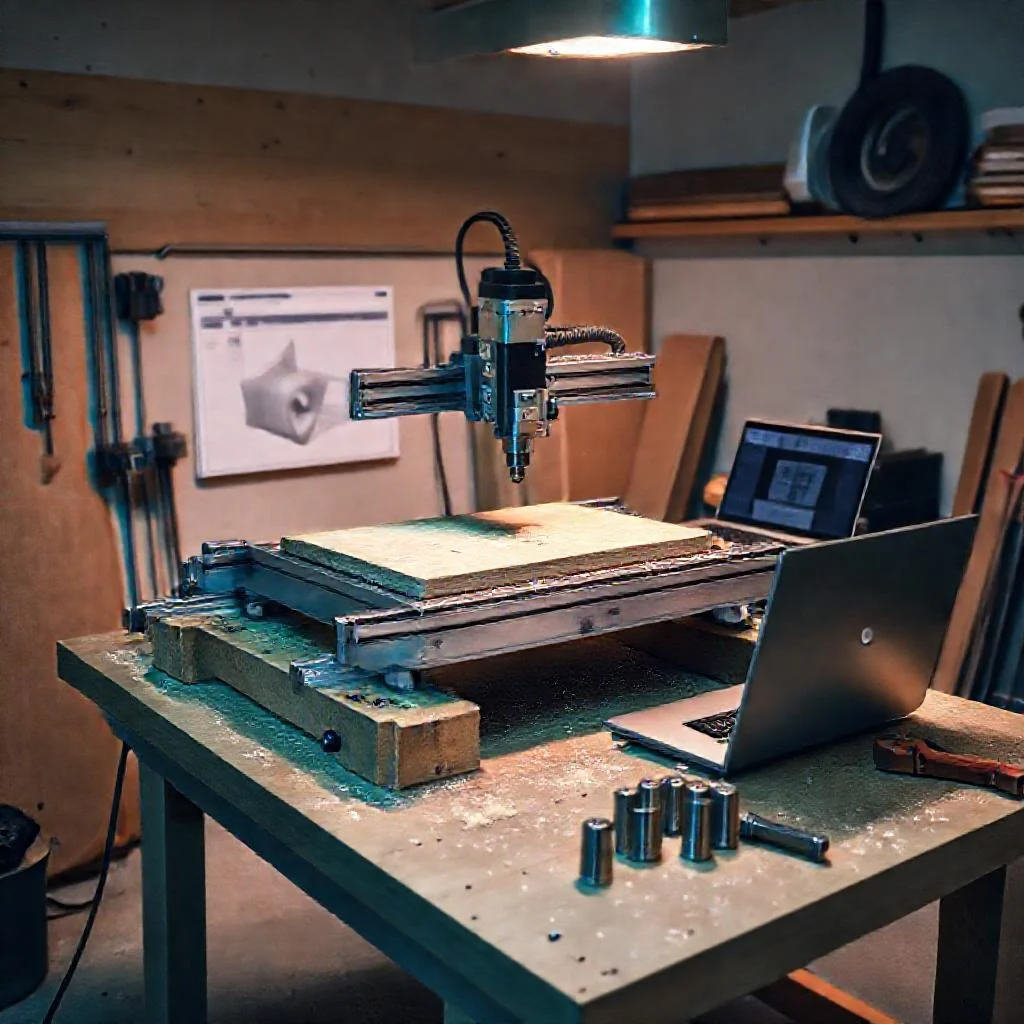

Выбор настольного фрезерного станка с ЧПУ по дереву для гаража: системный подход
Оснащение гаража или домашней мастерской настольным фрезерным станком с числовым программным управлением (ЧПУ) открывает широкие возможности для мелкосерийного производства, ремонта мебели, создания декоративных элементов и прототипирования. Однако покупка такого оборудования требует взвешенного подхода. Рынок насыщен предложениями от бюджетных китайских моделей до полупрофессиональных агрегатов европейской сборки. Главная задача — найти баланс между жёсткостью конструкции, рабочей зоной, точностью позиционирования и реальными задачами, которые будет решать станок в условиях ограниченного пространства.
Ключевые критерии выбора: от размеров до электроники
Перед приобретением станка необходимо чётко определить габариты обрабатываемых деталей. Именно рабочее поле является отправной точкой. Стандартные настольные модели предлагают размеры от 200×300 мм (для мелких сувениров) до 600×900 мм (для мебельных фасадов и крупных панно). Для гаража, где каждый метр площади на счету, важно не только рабочее поле, но и внешние габариты самого станка. Необходимо предусмотреть место для загрузки листового материала и беспрепятственного хода фрезера по всем осям.
Конструкция портала является фундаментом жёсткости. Следует различать два основных типа: подвижный портал (портальная конструкция, где стол неподвижен) и подвижный стол (консольные или мостовые схемы). Для настольного размещения стандартом является подвижный портал. Его жёсткость напрямую зависит от профиля направляющих и материала станины. Алюминиевые профили (экструзия) легки, но подвержены вибрациям при работе твёрдыми породами дерева. Стальные сварные рамы с фрезерованными столешницами тяжелее, но обеспечивают значительно лучшую виброустойчивость.
Шаговые двигатели и драйверы управления определяют плавность хода и отсутствие пропусков шагов. Для обработки дерева стандартом являются гибридные шаговые двигатели NEMA 23 с крутящим моментом не менее 1,5–2 Н*м для оси Z (вертикальная) и 1,2–1,8 Н*м для осей X и Y. Использование дешёвых двигателей NEMA 17 оправдано только для гравировки или мягких пород (сосна, липа). Система управления должна поддерживать микрошаговый режим (1/8 или 1/16 шага) для сглаживания дребезга на малых оборотах.
Шпиндель: мощность, охлаждение и цанги
Сердцем фрезерного станка является шпиндель — высокооборотный электродвигатель, вращающий фрезу. Для деревообработки критически важна частота вращения. Оптимальный диапазон — от 6000 до 24000 об/мин. Более низкие обороты приводят к сколам и перегрузке двигателя, более высокие — к подгоранию древесины (особенно у хвойных пород).
Существует два принципиальных типа шпинделей для настольных станков:
- Воздушное охлаждение (ВО). Наиболее распространённый тип. Вентилятор, насаженный на вал, обдувает статор. Плюсы: низкая стоимость, простота конструкции. Минусы: шум (сравним с пылесосом), выдувание стружки в сторону оператора, нагрев при длительной работе (более 4–6 часов). ВО-шпиндели обрабатывают дерево и мягкие пластики без проблем.
- Водяное охлаждение (ВО (водяное)). Радиатор шпинделя охлаждается циркулирующей жидкостью (антифриз или вода с присадками). Требует внешнего блока (радиатор с вентилятором или насос с ёмкостью). Плюсы: практически бесшумная работа, стабильность температуры, возможность длительных непрерывных фрезеровок (до 12–16 часов). Минусы: сложность монтажа, риск протечки (для гаража это критично), зависимость от внешнего блока охлаждения.
Цанговый зажим должен быть стандартным (ER11, ER16, ER20 в зависимости от диаметра хвостовика фрезы). Наиболее универсальным для дерева является цанга ER16 (максимальный диаметр фрезы 10 мм). Следует избегать кулачковых патронов от дрелей — они не обеспечивают соосности и биения, что при высоких оборотах приводит к вибрациям и поломке фрезы.
Направляющие и система перемещения
Плавность и точность перемещения фрезера зависит от типа направляющих. На бюджетных станках используются каретки на подшипниках скольжения (втулки из бронзы или капролона) со стальными штангами (валами). Это оправдано для небольших рабочих полей (до 400×400 мм) и невысоких требований к точности. Износ таких направляющих происходит быстрее, особенно при попадании стружки.
Для серьёзной работы рекомендованы профильные рельсовые направляющие (Hiwin, THK, CPC или их аналоги). Они имеют закрытые каретки с шариковыми или роликовыми подшипниками. Рельсы должны быть закалёнными и шлифованными. Оптимальный размер рельсов для настольного станка — 15–20 мм по высоте. Использование рельсов 12 мм допускается только для лёгких шпинделей (до 1 кВт).
Механизм передачи движения — шарико-винтовая пара (ШВП) или трапецеидальная резьба. ШВП обеспечивает высокую точность позиционирования (до 0,01 мм) и минимальный люфт. Для обработки дерева требования к точности ниже, чем для металла, поэтому замена ШВП на качественную трапецеидальную резьбу (с бронзовой гайкой) снижает стоимость станка при сохранении приемлемого качества для мебельных работ. Шаг винта влияет на скорость: 5 мм — универсальный баланс скорости и точности, 10 мм — быстрее, но ниже разрешение.
Система сбора стружки и безопасность
Гаражное помещение быстро заполняется мельчайшей древесной пылью, которая опасна для лёгких. Качественный станок должен иметь развитую систему вытяжки: отверстие в столе для подключения промышленного пылесоса или циклона. Диаметр патрубка — не менее 50–63 мм. Отсутствие вытяжки превращает работу в пыточную, а мелкая пыль оседает на электронике (блоке управления, драйверах), вызывая перегрев и короткие замыкания.
Конструкция стола должна предусматривать Т-образные пазы или прижимы для крепления заготовки. Использование двухстороннего скотча для фиксации — временное решение, которое неэффективно при фрезеровании толстых досок. Наличие тисков или системы вакуумного прижима (актуально для тонких листов) расширяет технологические возможности, но для гаража чаще достаточно качественных струбцин.
Обязательным элементом безопасности является аварийная остановка (кнопка E-Stop). Она должна быть расположена в зоне быстрого доступа и отключать питание всех двигателей (шпиндель и оси). Также стоит обратить внимание на наличие защитного кожуха рабочей зоны или прозрачных экранов.
Электронная начинка и контроллер
Управляющая электроника делится на два лагеря: открытые прошивки (Grbl, Marlin) на базе плат Arduino or RAMPS, и промышленные контроллеры (Mach3, LinuxCNC, DSP-контроллеры типа RichAuto, NCStudio). Для гаража и единичного производства оптимальна плата управления на базе Grbl (например, Arduino Uno + CNC Shield). Это дёшево, поддерживается сообществом, есть множество видеоуроков. Однако Grbl имеет ограничение по количеству осей (до 3) и не поддерживает высокоскоростные сложные алгоритмы интерполяции.
Для совместной работы с ЧПУ-фрезером потребуется персональный компьютер. Характеристики ПК не критичны: подойдёт любой компьютер с Windows 7–10, оснащённый процессором от Intel Core i3 или аналогичным. Основная нагрузка ложится на контроллер, а не на ПК. Важно стабильное соединение по USB-порту без потери пакетов. Рекомендуется использовать изолированный USB-удлинитель с ферритовым кольцом для подавления помех от инвертора шпинделя.
Типичные ошибки новичков при выборе электроники — попытка сэкономить на блоке питания (БП). Блок питания должен обеспечивать запас по току не менее 30% от суммарного потребления двигателей и шпинделя. Использование трансформаторных БП (линейных) предпочтительнее импульсных для устранения высокочастотных помех, хотя они тяжелее и дороже.
Породы дерева и фрезы: практические ограничения
Возможности настольного станка ограничены мощностью шпинделя и жёсткостью портала. Чётко нужно понимать, что станок мощностью 1–1,5 кВт не способен фрезеровать дуб толщиной 30 мм за один проход. Для твёрдых пород (бук, дуб, ясень, экзотические породы) необходимо уменьшать глубину реза до 1–2 мм за проход и использовать фрезы с увеличенным числом режущих зубьев (2–4 зуба). Для мягких пород (сосна, липа, тополь) можно работать на скорости до 4000–6000 мм/мин при глубине 5–6 мм.
Для обработки дерева применяют в основном концевые фрезы из твёрдого сплава (HSS, ВК8). Важно правильно подобрать геометрию: для чистовой обработки (без шлифовки) нужны чистовые фрезы с углом заточки 60–70°, для черновой — с большим углом наклона канавок. Использование фрез с покрытием TiN (золотистые) для дерева неоправданно — они предназначены для металла и генерируют больше тепла при обработке древесины. Следует избегать применения биты фрез для ручных фрезеров (с подшипником) — они не предназначены для закрепления в цанге.
Практические рекомендации по оснащению гаража
Для комфортной работы в гараже понадобится не только сам станок, но и сопутствующее оборудование. Промышленный пылесос класса «H» (для мелкодисперсной пыли) обязателен, иначе стружка засоряет направляющие. Мощность пылесоса должна быть не менее 1500 Вт. В гараже с бетонным полом неизбежно будет влажность — это требует установки станины на виброизолирующие ножки с резиновыми прокладками для компенсации неровностей пола и снижения вибрации, передающейся на корпус станка.
Хранение стальных направляющих и винтов в неотапливаемом гараже зимой приводит к коррозии (ржавчине). Поэтому настольные станки из гаража на зиму лучше перемещать в отапливаемое помещение или покрывать направляющие специальной консервационной смазкой (например, WD-40 Specialist Long-Term Corrosion Inhibitor). Использование машиных масел не рекомендуется — они притягивают абразивную стружку.
Выбор между готовым станком и набором для сборки (CNC-кит) также важен. Готовые станки (китайские производители «ChinaCNCzone», «CNC 3018/6040») имеют заводскую настройку, но часто с плохим качеством пайки. Наборы для сборки (например, под брендом «OpenBuilds») требуют времени и навыков, но позволяют получить более жёсткую конструкцию за ту же цену за счёт отказа от посредников. Для новичка предпочтительнее готовый станок с последующей доработкой направляющих и системы охлаждения.
Итоговый алгоритм выбора
При посещении магазина или изучении предложений в интернете следует последовательно задать себе четыре вопроса:
- Какой максимальный размер детали? Рабочее поле должно перекрывать этот размер с запасом 10–15% для хода фрезы и фиксации заготовки.
- Какие породы дерева? Для твёрдых пород требуется шпиндель от 1,5 кВт и жёсткая станина (сталь), для мягких — достаточно 0,8 кВт и алюминия.
- Какая точность? Для мебельных фасадов и панелей достаточно точности 0,1 мм (дешёвые станки на штангах), для художественной резьбы или формообразования — 0,01–0,02 мм (только ШВП и профильные рельсы).
- Бюджет на периферию? Пылесос, стол, фрезы, программа управления часто стоят столько же, сколько и станок. Необходимый минимум — 30–50 тысяч рублей дополнительно на комплект.
В итоге, хороший настольный фрезерный станок для гаража — это не самый дешёвый, а тот, который соответствует реальному кругу задач. Покупка модели с завышенной мощностью и размерами для эпизодического использования приведёт к переплате и занимаемой площади. Покупка слишком слабой модели для коммерческой работы приведёт к разочарованию и постоянным поломкам. Золотая середина для большинства частных мастеров — станок с рабочим полем 400×400 мм, шпинделем 1,5 кВт воздушного охлаждения, профильными рельсами и контроллером Grbl или DSP-аналогом.
Сводная таблица данных
В таблице ниже систематизированы ключевые параметры выбора настольного фрезерного станка с ЧПУ по дереву для гаража, основанные исключительно на данных статьи. Сравнение охватывает типы направляющих, шпинделей, двигателей и систем управления, а также практические рекомендации по оснащению мастерской.
| Критерий | Параметры / Типы | Характеристики / Рекомендации |
|---|---|---|
| Тип шпинделя (охлаждение) | Воздушное охлаждение (ВО) | Наиболее распространенный тип. Плюсы: низкая стоимость, простота конструкции. Минусы: шум (сравним с пылесосом), выдувание стружки, нагрев при длительной работе (более 4–6 часов). Обрабатывает дерево и мягкие пластики. |
| Водяное охлаждение (ВО (водяное)) | Охлаждение циркулирующей жидкостью (антифриз или вода с присадками). Плюсы: практически бесшумная работа, стабильность температуры, длительные фрезеровки (до 12–16 часов). Минусы: сложность монтажа, риск протечки (для гаража критично), зависимость от внешнего блока. | |
| Тип направляющих | Каретки на подшипниках скольжения (втулки) со стальными штангами | Оправданы для небольших рабочих полей (до 400×400 мм) и невысоких требований к точности. Износ происходит быстрее, особенно при попадании стружки. |
| Профильные рельсовые направляющие (Hiwin, THK, CPC или аналоги) | Рекомендованы для серьёзной работы. Оптимальный размер рельсов для настольного станка — 15–20 мм по высоте. Рельсы 12 мм допускаются только для лёгких шпинделей (до 1 кВт). | |
| Механизм передачи движения | Шарико-винтовая пара (ШВП) | Обеспечивает высокую точность позиционирования (до 0,01 мм) и минимальный люфт. |
| Трапецеидальная резьба (с бронзовой гайкой) | Снижает стоимость станка при сохранении приемлемого качества для мебельных работ. | |
| Шаговые двигатели (стандарт) | NEMA 23 | Рекомендованы. Крутящий момент не менее 1,5–2 Н*м для оси Z (вертикальная) и 1,2–1,8 Н*м для осей X и Y. |
| NEMA 17 | Использование дешёвых двигателей оправдано только для гравировки или мягких пород (сосна, липа). | |
| Цанговый зажим (для дерева) | ER16 | Наиболее универсальный для дерева, максимальный диаметр фрезы 10 мм. Следует избегать кулачковых патронов от дрелей. |
| Электронная начинка / Контроллер | Плата на базе Grbl (Arduino Uno + CNC Shield) | Оптимально для гаража и единичного производства: дёшево, поддерживается сообществом, множество видеоуроков. Ограничение по количеству осей (до 3). |
| Промышленные контроллеры (Mach3, LinuxCNC, DSP) | Другой лагерь управляющей электроники. | |
| Породы дерева и мощность шпинделя | Твёрдые породы (бук, дуб, ясень) | Станок мощностью 1–1,5 кВт не способен фрезеровать дуб толщиной 30 мм за один проход. Необходимо уменьшать глубину реза до 1–2 мм за проход. |
| Мягкие породы (сосна, липа, тополь) | Можно работать на скорости до 4000–6000 мм/мин при глубине 5–6 мм. | |
| Система сбора стружки | Отверстие в столе для подключения пылесоса или циклона | Диаметр патрубка — не менее 50–63 мм. Мощность пылесоса — не менее 1500 Вт. |
| Безопасность | Кнопка аварийной остановки (E-Stop) | Должна быть расположена в зоне быстрого доступа и отключать питание всех двигателей (шпиндель и оси). |
| Рабочее поле (стандарт) | От 200×300 мм | Для мелких сувениров. |
| До 600×900 мм | Для мебельных фасадов и крупных панно. | |
| Конструкция портала (для настольного размещения) | Подвижный портал (стол неподвижен) | Является стандартом для настольных станков. |
| Блок питания (БП) | Линейные (трансформаторные) БП | Предпочтительнее для устранения высокочастотных помех, хотя тяжелее и дороже. |
| Импульсные БП | Менее предпочтительны. Должен обеспечивать запас по току не менее 30% от суммарного потребления. | |
| Золотая середина для частных мастеров | Рабочее поле 400×400 мм, шпиндель 1,5 кВт воздушного охлаждения, профильные рельсы, контроллер Grbl или DSP-аналог | — |
| Требования к ПК | Любой компьютер с Windows 7–10, процессор от Intel Core i3 или аналогичный | Основная нагрузка ложится на контроллер, а не на ПК. |
Частые вопросы по теме (FAQ)
Какой размер рабочего поля выбрать для настольного станка в гараже?
Отправной точкой выбора являются максимальные габариты обрабатываемых деталей. Стандартные настольные модели предлагают поля от 200×300 мм (для сувениров) до 600×900 мм (для мебельных фасадов). Учитывайте, что в гараже каждый метр площади важен, поэтому нужно предусмотреть не только само рабочее поле, но и внешние габариты станка, включая место для загрузки листового материала. Золотой серединой для частного мастера считается рабочее поле 400×400 мм.
Какой шпиндель лучше выбрать для деревообработки: водяное или воздушное охлаждение?
Оптимальный диапазон оборотов для дерева — от 6000 до 24000 об/мин. Воздушное охлаждение — самый распространенный тип: оно дешевле и проще, но шумит (сравнимо с пылесосом) и греется при длительной работе (более 4-6 часов). Водяное охлаждение практически бесшумно, стабильно держит температуру и позволяет работать непрерывно до 12-16 часов, но требует внешнего блока охлаждения (радиатор с вентилятором или насос с ёмкостью) и имеет риск протечки, что в гараже критично. Для гаража рекомендуемым стандартом является шпиндель мощностью 1,5 кВт воздушного охлаждения.
Какие направляющие и передача движения обеспечат хорошую точность для фрезерования дерева?
Для серьезной работы рекомендованы профильные рельсовые направляющие (например, Hiwin, THK) с закрытыми каретками. Оптимальный размер рельсов — 15-20 мм по высоте. Что касается механики, шарико-винтовая пара (ШВП) обеспечивает высокую точность позиционирования до 0,01 мм и минимальный люфт. Для мебельных работ, если нужно снизить стоимость станка, можно использовать качественную трапецеидальную резьбу с бронзовой гайкой. Оптимальный шаг винта — 5 мм, как универсальный баланс скорости и точности.
Нужен ли мощный компьютер для управления ЧПУ-станком?
Нет, характеристики ПК не критичны. Основная нагрузка ложится на контроллер станка, а не на компьютер. Для работы подойдет любой ПК с процессором от Intel Core i3 и Windows 7-10. Главное — стабильное USB-соединение без потери пакетов. Рекомендуется использовать изолированный USB-удлинитель с ферритовым кольцом для подавления помех от инвертора шпинделя.
Как избежать типичных ошибок при выборе электроники для фрезерного станка?
Главная ошибка новичков — экономия на блоке питания (БП). Он должен обеспечивать запас по току не менее 30% от суммарного потребления двигателей и шпинделя. Для устранения высокочастотных помех предпочтительнее использовать трансформаторные (линейные) БП, хотя они тяжелее и дороже импульсных. Также стоит обратить внимание на то, что использование дешёвых шаговых двигателей NEMA 17 оправдано только для гравировки или мягких пород вроде сосны.
